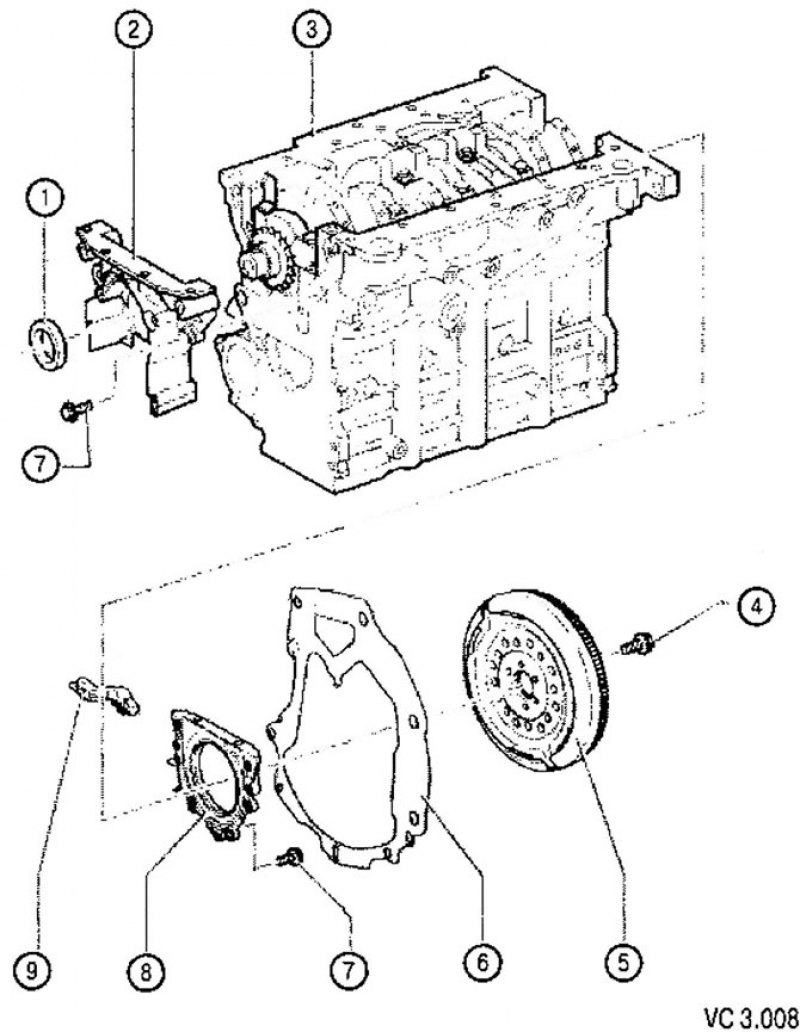

Перечень деталей уплотнений коленчатого вала с технологическими замечаниями по ремонту к рисунку VC3.008:
1. Передний сальник коленчатого вала:
- рабочую кромку уплотнительного кольца дополнительно не смазывать;
- перед установкой очистить поверхность носка коленчатого вала от масла, протерев ее чистой ветошью.
2. Передняя крышка блока цилиндров:
- устанавливается на центровочные втулки;
- для снятия нужно снять масляный поддон;
- устанавливать с герметиком.
3. Блок цилиндров.
4. Винт крепления маховика: 60 Нм + довернуть на 1/4 оборота (90°).
- при сборке заменить новым.
5. Маховик.
6. Промежуточная пластина:
- устанавливается на центровочные втулки.
7. Винт крепления задней крышки блока цилиндров: 15 Нм:
- при сборке заменить новым.
8. Задняя крышка блока цилиндров с сальником коленчатого вала:
- заменяется только в сборе с сальником и зубчатым венцом задающего ротора датчика частоты вращения коленчатого вала;
- для снятия нужно снять масляный поддон.
9. Датчик частоты вращения коленчатого вала двигателя (G28).
