Внимание! В зависимости от комплектации автомобили оснащаются также одним вентилятором системы охлаждения. Процесс снятия и установки при этом такой же, как описанный ниже для снятия и установки двойного вентилятора.

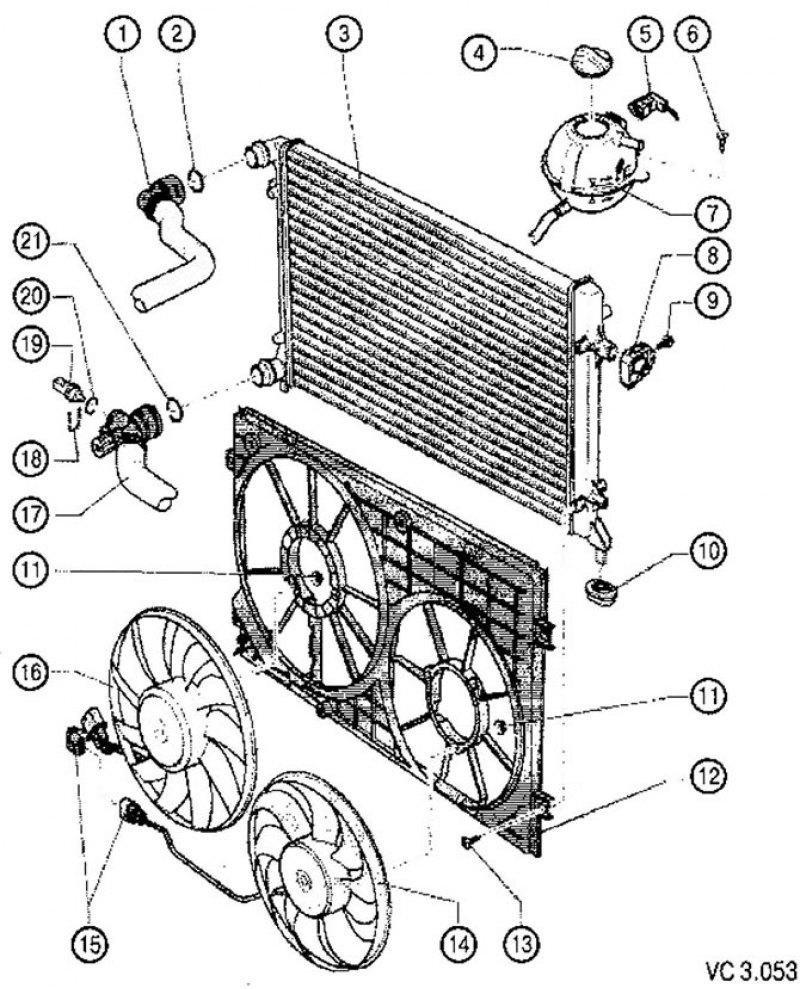

Перечень узлов и деталей системы охлаждения, установленных на кузове автомобиля, с технологическими замечаниям по ремонту к рисунку VC3.053:
1. Шланг системы охлаждения, верхний:
- фиксируется на радиаторе крепежной скобой;
- проверить надежность крепления;
- схема подключения шлангов системы охлаждения.
2. Уплотнительное кольцо:
- при сборке заменить новым.
3. Радиатор:
- снятие и установка:
- после замены сменить охлаждающую жидкость.
4. Крышка:
- проверку проводить с помощью тестера системы охлаждения;
- испытательное давление 0,14-0,16 МПа (1,4-1,6 бар).
5. Разъем.
6. Винт крепления расширительного бачка: 5 Нм.
7. Расширительный бачок:
- проверку проводить с помощью тестера системы охлаждения.
8. Кронштейн радиатора.
9. Винт крепления кронштейна: 5 Нм.
10. Крепление.
11. Гайка крепления: 10 Нм.
12. Рамка вентиляторов.
13. 5 Нм.
14. Вентилятор 2 системы охлаждения (VI77).
15. Разъем.
16. Вентилятор системы охлаждения (V7).
17. Шланг системы охлаждения, нижний:
- фиксируется на радиаторе крепежной скобой;
- проверить надежность крепления;
- схема подключения шлангов системы охлаждения.
18. Фиксирующая скоба:
- проверить надежность крепления.
19. Датчик температуры охлаждающей жидкости на выходе из радиатора (G83).
20. Уплотнительное кольцо:
- при сборке заменить новым.
21. Уплотнительное кольцо:
- при сборке заменить новым.
