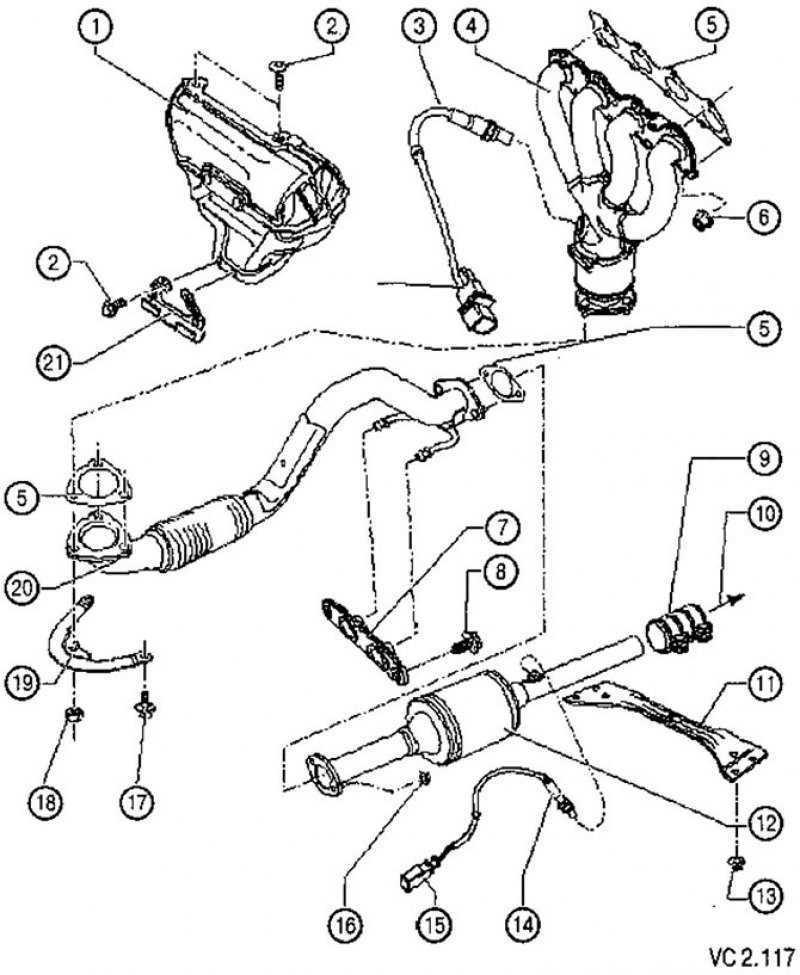

Перечень деталей и узлов системы выпуска ОГ с технологическими замечаниями к рисунку VC2.117:
1. Теплозащитный экран.
2. Винт крепления теплового экрана к выпускному коллектору: 10 Нм.
3. Лямбда-зонд (G39): 55 Нм:
- смазывать только резьбу термостойкой смазкой (G 052 112 АЗ). Термостойкая смазка не должна попадать на шлицы тела зонда.
4. Выпускной коллектор с первичным катализатором.
5. Прокладка соединения первичного катализатора с выпускной трубой:
- при сборке заменить.
6. Гайка крепления теплового экрана к выпускному коллектору: 25 Нм:
- при сборке заменить.
7. Крепление выпускной системы к кузову.
8. Винт крепления выпускной системы к кузову 25 Нм.
9. Зажимной хомут, передний: 25 Нм:
- перед затяжкой выровнять выпускную систему свободно в холодном состоянии;
- болты хомутов затягивать равномерно.
10. Направление к промежуточному глушителю.
11. Туннельный мост впереди.
12. Основной катализатор.
13. Гайка крепления траверсы: 23 Нм.
14. Лямбда-зонд после катализатора (G130): 55 Нм:
- смазывать только резьбу термостойкой смазкой (G 052 112 АЗ}. Термостойкая смазка не должна попадать на шлицы тела зонда.
- разъем находится под облицовкой днища с правой стороны.
15. Разъем 4-контактный.
16. 25 Нм.
17. 20 Нм.
18. Гайка крепления: 40 Нм:
- при сборке заменить.
19. Кронштейн.
20. Выпускная труба:
- с разъемным элементом;
- разъемный элемент нельзя изгибать более чем на 10° - опасность повреждения!
21. Расположение трубопроводов и проводки.
