Условия проверки
Давление топлива должно быть в порядке, проверить:
Форсунки установлены в топливной рампе, а топливная магистраль подсоединена.
Расположить форсунку так, чтобы распыляемое топливо полностью улавливалось измерительной емкостью.
Извлечь предохранитель SB 33, находящийся в гнезде F 33 колодки предохранителей.

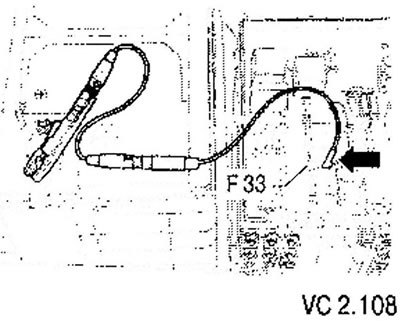

Соединить правый контакт гнезда предохранителя F33 и с положительной клеммой АКБ.
Смотрите оригинал на указанном сайте [AutoInstruction]

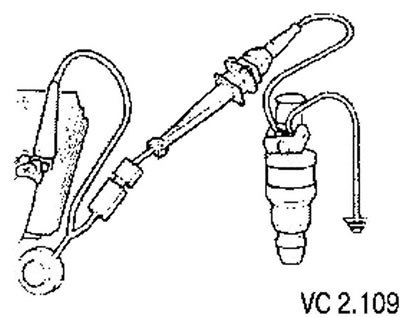

Соединить один из контактов форсунки с «массой» двигателя.
Второй контакт разъема проверяемой форсунки соединить чрез выключатель кнопочного типа с положительным выводом АКБ.
Нажать кнопку выключателя дистанционного управления и удерживать ее нажатой в течение 30 секунд.
Повторить проверку на других форсунках. Для других форсунок следует брать другие измерительные емкости.
Сравнить объем впрыскиваемого топлива. Заданное значение: 85-105 мл для каждой форсунки.
При проверке количества впрыскиваемого топлива также проверяется форма факела распыляемого топлива. Форма факела должна быть одинакова для всех форсунок.
Струя распыляемого топлива должна быть одинаковой у всех форсунок.
Если измеренное значение количества топлива по одной или нескольким форсункам выходит за диапазон номинальных значений в ту или иную сторону - заменить неисправную форсунку.
