Снятие
1. Слить охлаждающую жидкость.
2. Снять поликлиновой ремень.
3. Затем снять зубчатый ремень основного привода.

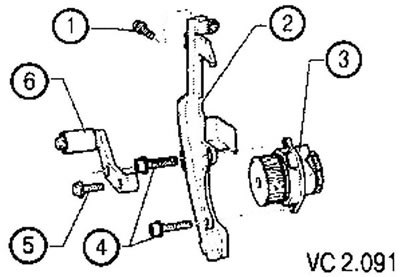

4. Снять направляющий ролик (6), для чего выкрутить винт крепления (5).
Внимание! Направляющий ролик (6) установлен только а двигателях с буквенным обозначением ВСА.
5. Выкрутить винты (1) и (4) и извлечь заднюю часть кожуха (2) привода ГРМ инасосОЖ(З).
Установка
Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующие предписания.
[Статья перепечатана отсюда Autoinstruction]
1. Установить насос ОЖ (3) в блок цилиндров и установить заднюю крышку зубчатого ремня, закрутив винты (4).
2. Затянуть винты (4) моментом 20 Нм, а винты (1) - моментом 10 Нм.
3. Установить отводной ролик (6) и затянуть винт (5) моментом 50 Нм.
4. Установить зубчатый ремень и отрегулировать натяжной механизм.
5. Установить поликлиновой ремень.
6. Залить охлаждающую жидкость.
