Снятие
1а. Снять шумоизолирующий кожух.
Для двигателей с буквенным обозначением ВСА
2а. Снять приемную трубу выпускной системы.
Для двигателей с буквенным обозначением BUD
26. Снять приемную трубу выпускной системы.

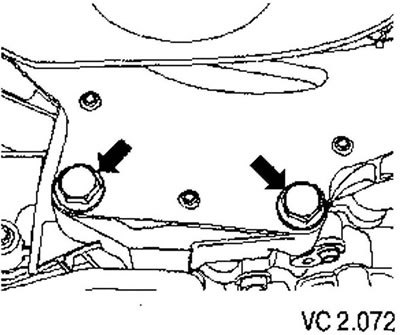

36. Открутить винты (стрелки) и снять крышку картера коробки передач.
Продолжение описания работ для всех автомобилей
4. Отсоединить разъем датчика уровня и температуры масла (G266).
5. Слить моторное масло.
6. Открутить винты крепления поддона масляного картера.
7. Снять масляный поддон. При необходимости применить резиновую киянку.
Источник доступен на веб-сайте (Autoinstruction.ru)
8. Плоским скребком удалить остатки герметика с блока цилиндров.

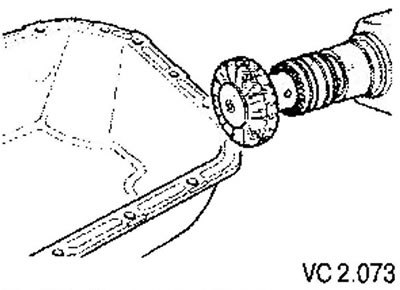

9. Удалить остатки герметика с поддона масляного картера при помощи вращающейся щетки, например ручной дрели с пластмассовой щеткой (надеть защитные очки).
10. Очистить и обезжирить посадочные плоскости. На них не должно остаться следов масла.
Установка
Внимание!
- Обратить внимание на срок годности герметика.
- Масляный поддон должен быть установлен в течение 5 минут после нанесения силиконового герметика.
- Масляный поддон устанавливается легче и точнее, если в двух местах на фланце блока цилиндров вкрутить в качестве направляющих резьбовые штифты М6.

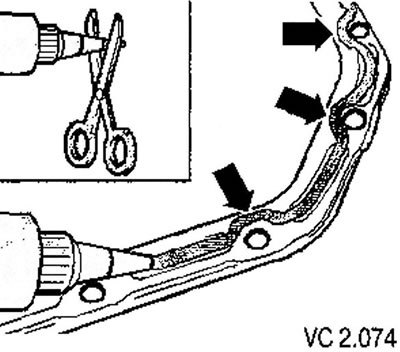

1. Отрезать носик тюбика по передней отметке (0 отверстия; около 3 мм).
2. Нанести герметик на чистые посадочные поверхности поддона масляного картера так, как показано на рисунке. Толщина слоя (валика) герметика должен составлять: 2-3 мм. В области резьбовых отверстий валик герметика должен обходить отверстия с внутренней стороны (стрелки).
Внимание! Слой (валик) герметика должен быть не толще указанных размеров, так как в противном случае лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр в маслоприемнике.
3. Сразу же установить масляный поддон и слегка затянуть все винты крепления.
4. Затянуть винты крепления масляного поддона моментом 13 Нм.
Для двигателей с буквенным обозначением BUD
5. Установить крышку картера коробки передач и затянуть винты крепления (стрелка) моментом 40 Нм.
Внимание! После монтажа масляного поддона подождать примерно 30 минут до окончания полимеризации герметика. Только после этого можно заливать моторное масло.
