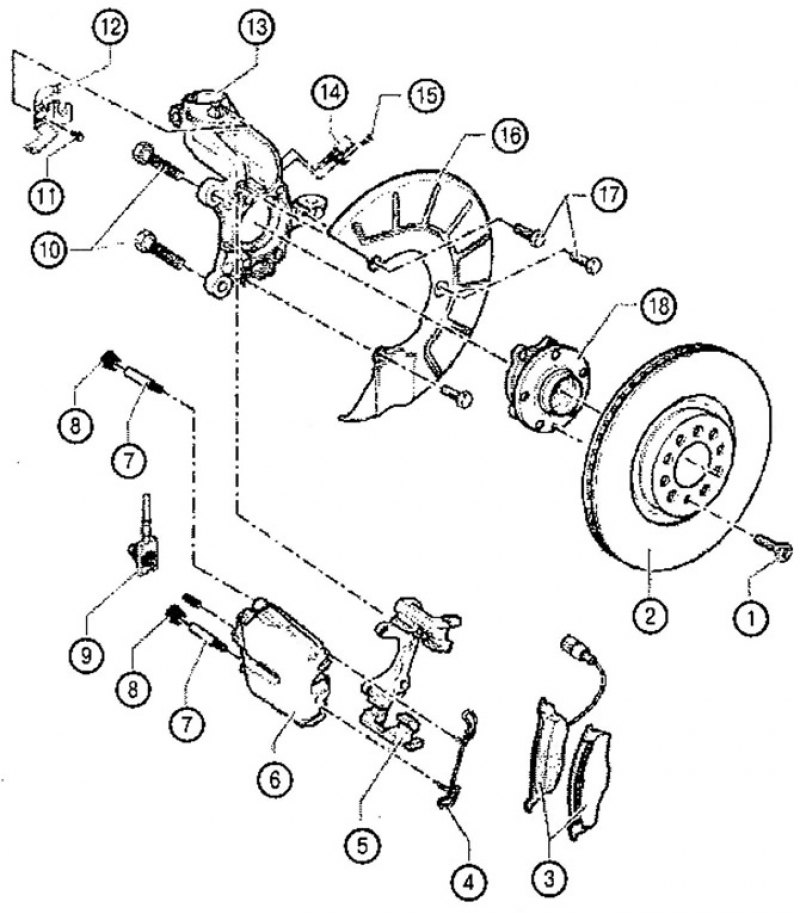

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC7.017:
1. Винт с крестообразным шлицем: 4 Нм.
2. Тормозной диск вентилируемый:
- диаметр 288 мм;
- толщина 25 мм.
- предельный допуск толщины при износе: 22 мм;
- замену колодок производить целым комплектом;
- для снятия необходимо предварительно демонтировать тормозной суппорт.
3. Тормозные колодки с датчиком износа:
- толщина 14 мм (без учета толщины опорной пластины);
- при соответствующем износе (порог: около 4 мм) на комбинации приборов загорается контрольная лампа;
- предельный допуск толщины при износе: 2 мм без задней пластины;
- заменять все колодки для соответствующей оси.
4. Поддерживающая пружина:
- вставить в оба отверстия тормозного суппорта.
5. Скоба:
- крепится к поворотному кулаку.
6. Тормозной суппорт
- для замены тормозных колодок откручивать тормозной шланг не требуется;
- снятие и установка;
- ремонт;
7. Направляющая: 30 Нм.
8. Защитный колпачок:
- снять.
9. Тормозной шланг со штуцером и полым винтом: 35 Нм.
10. Самостопорящийся болт: 190 Нм:
- очистить при повторном применении,
11. Болт.
12. Кронштейн.
13. Поворотный кулак с привинчивающейся тормозной скобой.
14. Датчик частоты вращения колеса (ABS):
- перед установкой датчика очистить отверстие и нанести немного пластичной тугоплавкой смазки G 052 112 АЗ.
15. Болт с внутренним шестигранником; 8 Нм.
16. Щиток.
17. Болт с шестигранной головкой: 10 Нм.
18. Подшипниковый узел:
- магнитное кольцо для работы датчика ABS встроено в подшипник.
