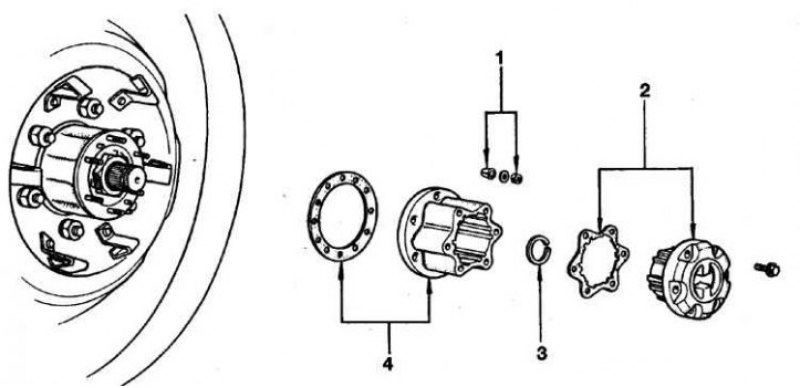

Ступица с ручной блокировкой
1. Коническая шайба и гайка; 2. Колпак ступицы и прокладка; 3. Стопорное кольцо; 4. Корпус ступицы и прокладка

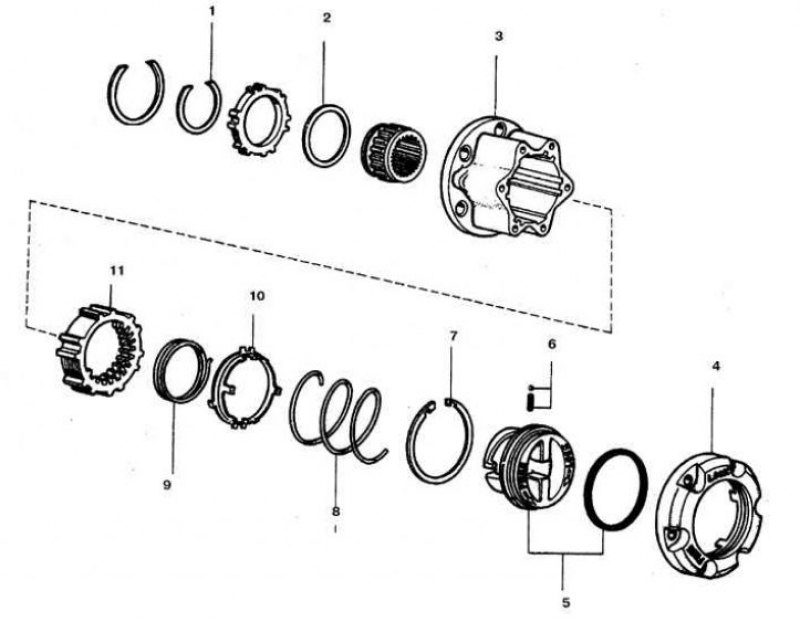

Детали муфты ступицы с ручной блокировкой
1, 7. Стопорное кольцо; 2. Прокладка; 3. Корпус; 4. Фланец колпака ступицы; 5. Рукоятка и уплотнительное кольцо; 6. Шарик и пружина; 8, 9. Пружина; 10. Кольцо фиксатора; 11. Муфта
Снятие и установка
Ступица с ручной блокировкой
1. Переставьте колпак ступицы в положение Free (ступица разблокирована).
2. Отверните болты крепления и снимите накидную гайку вместе с муфтой.
3. Достаньте стопорное кольцо.
4. Отверните гайки корпуса ступицы.
[Оригинал опубликован на онлайн-портале: Autoinstruction.ru]
5. Латунным молотком ослабьте и снимите коническую шайбу.
6. Снимите корпус ступицы.
7. Если необходима дальнейшая разборка муфты ступицы для очистки, то обратите особое внимание на порядок сборки деталей.
8. Очищайте все детали по одной, не нарушая их порядка.
9. Сборку муфты выполните в порядке обратном разборке.
10. Сборка выполняется в обратном порядке.
11. Замените все прокладки и смажьте шлицы универсальной смазкой.
12. Переведите рукоятку в положение Free и установите фланец колпака так, чтобы ушки на фланце зашли в пазы корпуса.
Самоблокирующаяся ступица

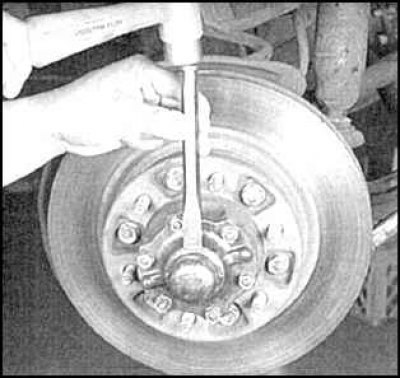

1. Снимите колпак.

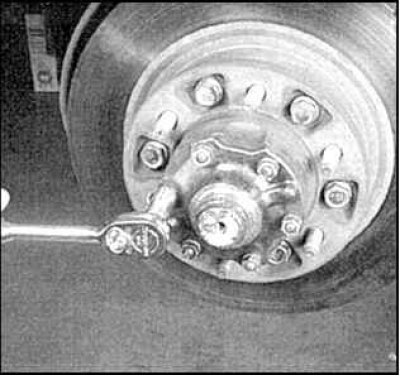

2. Отверните болты крепления фланца.

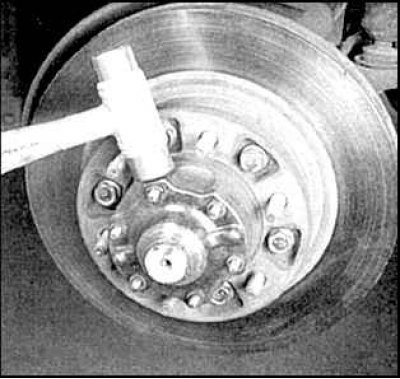

3. Латунным молотком ослабьте и снимите коническую шайбу.

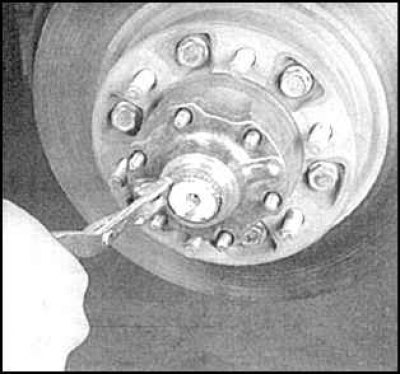

4. Достаньте стопорное кольцо и снимите ступицу.
5. Сборка выполняется в обратном порядке.
