Снятие поворотного кулака
1. Снимите переднюю ступицу и суппорт тормоза.
2. Снимите пылезащитную крышку.
а) Отверните два болта, снимите два шплинта и пылезащитную крышку.
б) Снимите рычаг поворотного кулака с поворотного кулака.
3. Снимите поворотный кулак.
а) Поддомкратьте нижний рычаг.

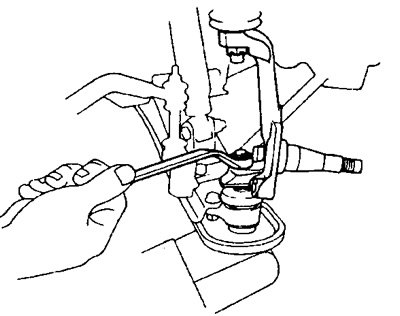

б) Снимите два шплинта и отверните две гайки.

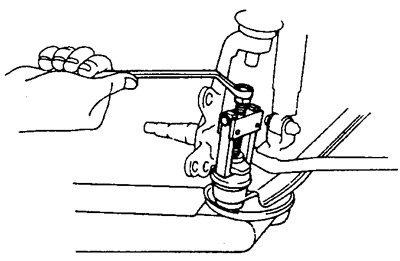

в) Пользуясь инструментом отсоедините поворотный кулак от нижнего шарового шарнира, затем от верхнего.
г) Уберите домкрат.

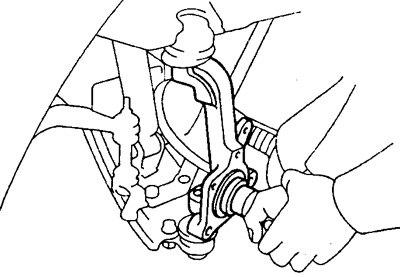

д) Надавите на нижний рычаг и стойку и снимите поворотный кулак.
Проверка поворотного кулака

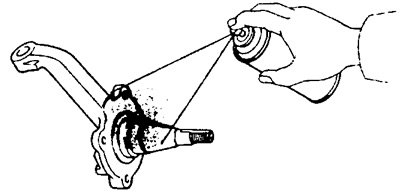

Используя проникающую краску проверьте поворотный кулак на трещины и при необходимости замените.
Установка поворотного кулака
1. Установите поворотный кулак.
а) Подсоедините поворотный кулак к верхнему шаровому шарниру и затяните гайкой.
б) Надавите на нижний рычаг и на растяжку и подсоедините поворотный кулак к нижнему шаровому шарниру и затяните гайкой.
в) Поддомкратьте нижний рычаг.
г) Затяните гайку верхнего шарового шарнира и нижнего шарового шарнира.
- Момент затяжки — 142 Нм
д) Установите шплинты.
2. Установите рычаг поворотного кулака и пылезащитную крышку, затяните болты и установите шплинты.
- Момент затяжки — 87 Нм
3. Установите ступицу переднего колеса и суппорт тормоза.
4. Проверьте регулировку углов установки передних колес.
