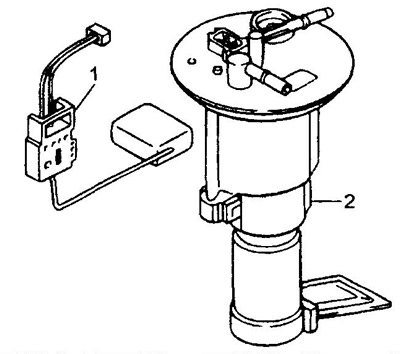

1 - датчик указателя уровня топлива, 2 - топливный насос в сборе.
1. Снимите датчик указателя уровня топлива с топливного насоса.
а) Нажмите на стопор.

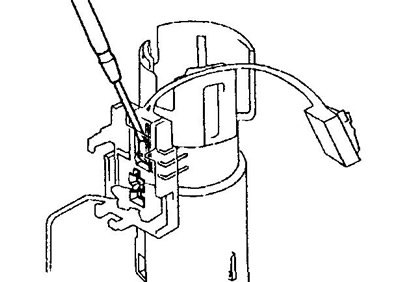

б) Снимите датчик указателя, сдвинув его.
2. Установите датчик указателя уровня топлива на топливный насос.

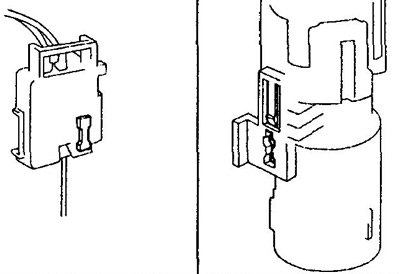

а) Совместите выступ датчика с пазом насоса и установите датчик указателя уровня топлива.
б) Сдвиньте датчик на место до щелчка.

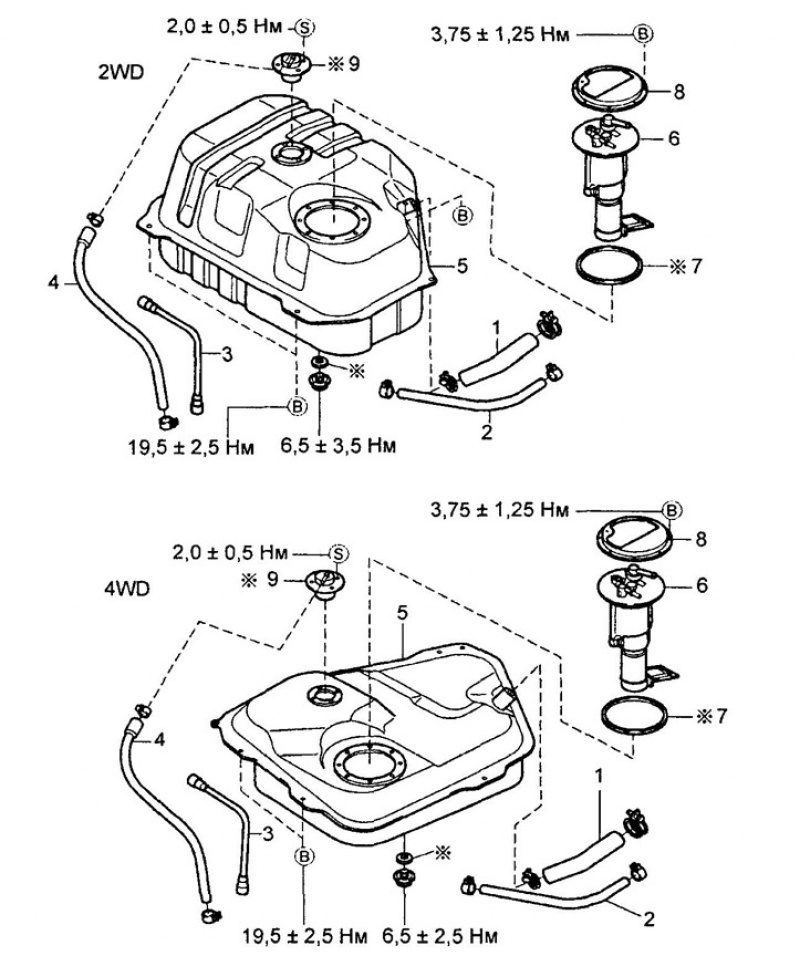

Снятие и установка топливного бака и топливного насоса (серия КЗ). 1 - заливной шланг, 2 - шланг вентиляции, 3 - трубка подачи топлива, 4 - трубка системы улавливания паров топлива, 5 - топливный бак, 6 - топливный насос, 7 - прокладка топливного насоса, 8 - кронштейн топливного насоса, 9 - клапан отсечки топлива.
