Проверки на автомобиле
1. Катушка зажигания и свечи.
а) Считайте диагностические коды.
Примечание: при наличии диагностического кода выполните соответствующие процедуры поиска неисправности.
б) Проверка новообразования.
Снимите катушку зажигания.
Выверните свечи зажигания.
Установите катушки зажигания с подсоединенными разъемами на свечи.
Отсоедините разъемы форсунок.
Замкните на массу свечи зажигания.

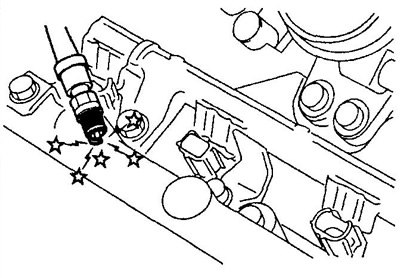

Прокручивая двигатель стартером, убедитесь в наличии искрообразования.
Примечание:
- Проверьте надежность заземления электрода.
- В случае удара или падения катушки зажигания, замените ее новой.
- Не проворачивайте двигатель стартером более 2 секунд.
- Заверните свечи зажигания.
- Установите катушку зажигания с коммутатором.
Проверка компонентов
1. Свечи зажигания.
а) Очистите свечи зажигания.
- Давление: не более 588 кПа в течение 20 секунд
б) Убедитесь в отсутствии повреждений на резьбе и изоляторе. При наличии повреждений свеча подлежит замене.

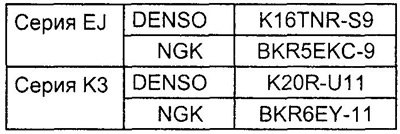

Рекомендуемые свечи зажигания

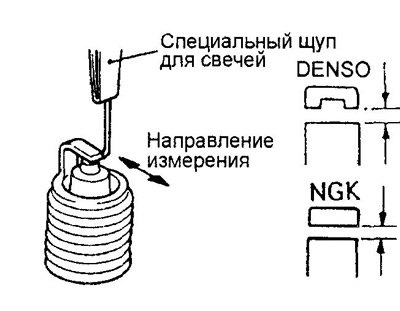

в) Проверьте зазор между электродами.
Номинальный зазор:
- Серия EJ — 0,8 -0,9 мм
- Серия КЗ — 1,0- 1,1 мм
Примечание: в случае несоответствия зазора номинальному значению, отрегулируйте его подгибанием бокового электрода.

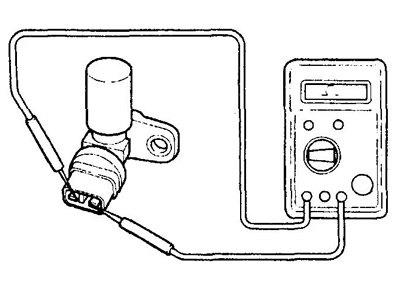

4. (Серия EJ) Датчик положения коленчатого вала.
Проверьте сопротивление между выводами разъема.
- Номинальное сопротивление (при 20°С) — 1100+150 Ом

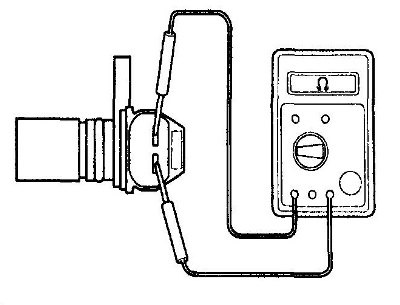

5. (Серия EJ) Датчик положения распределительного вала.
Проверьте сопротивление между выводами разъема.
- Номинальное сопротивление (при 20°С) — 1100+150 Ом

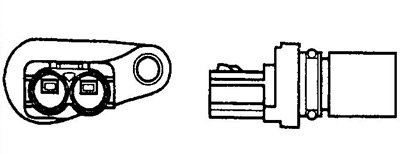

6. (Серия КЗ) Датчик положения коленчатого вала.
Проверьте сопротивление между выводами разъема.
- Номинальное сопротивление (при 20°С) — 2150±300 Ом
7. (Серия КЗ) Датчик положения распределительного вала.
Проверьте сопротивление между выводами разъема.
- Номинальное сопротивление (при 20°С) — 2150±300 Ом

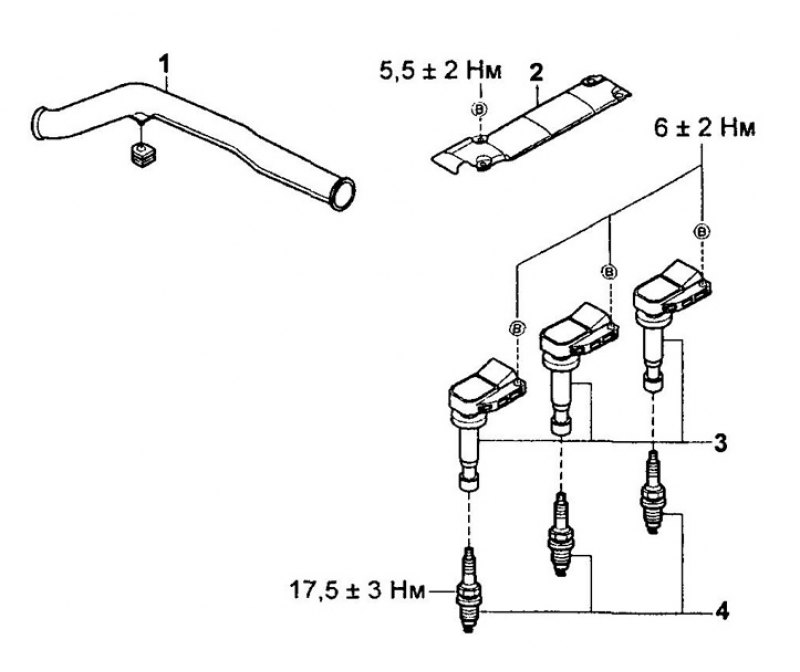

Снятие и установка свечей зажигания (серия EJ). 1 - шланг воздушного фильтра, 2 - крышка катушек зажигания, 3 - катушки зажигания, 4 - свечи зажигания.

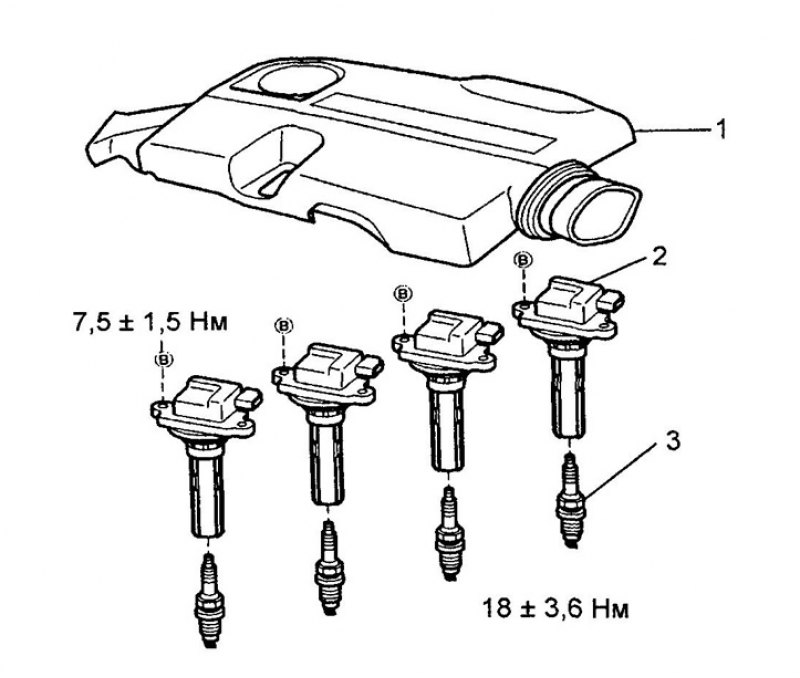

Снятие и установка свечей зажигания (серия К3). 1 - верхняя крышка двигателя, 2 - катушка зажигания, 3 - свеча зажигания.
