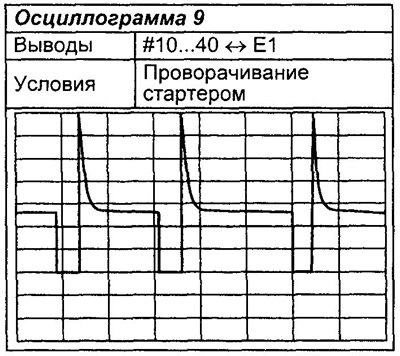

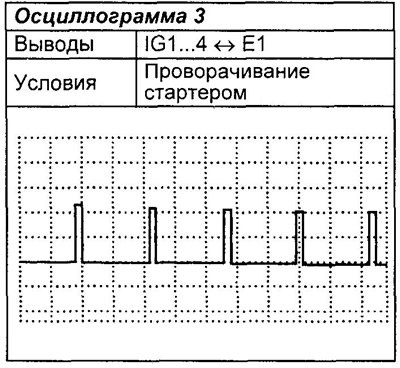

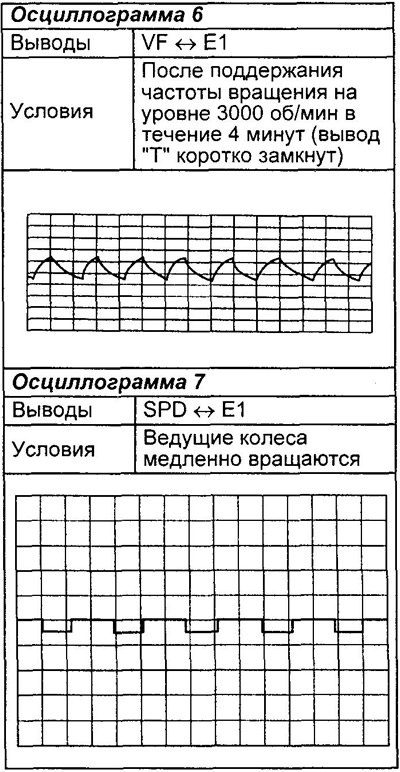

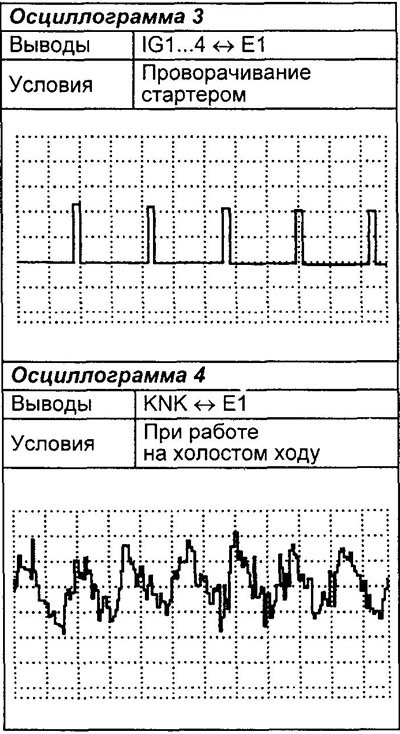

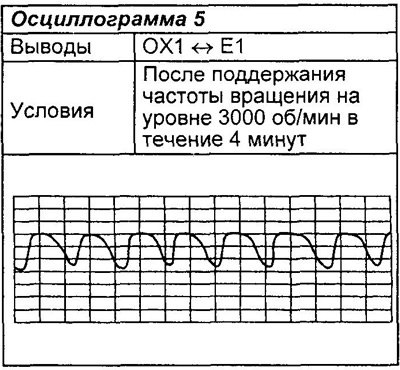

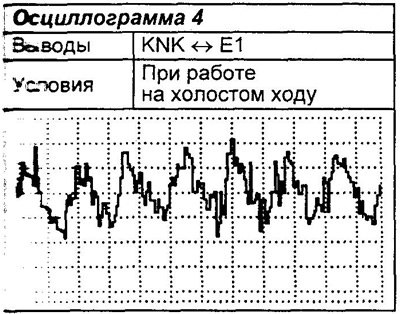

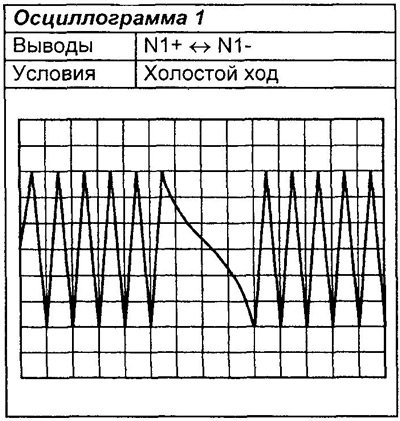

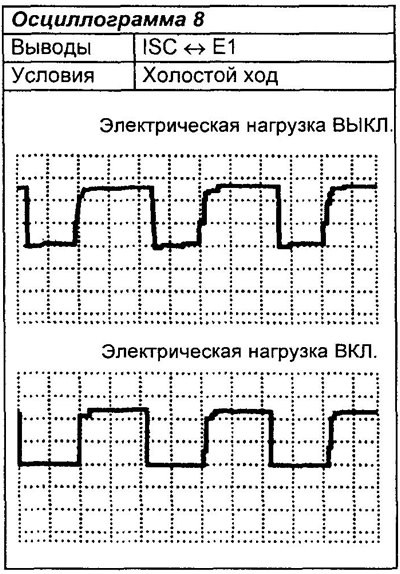

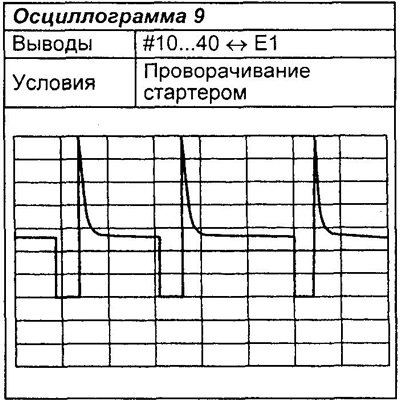

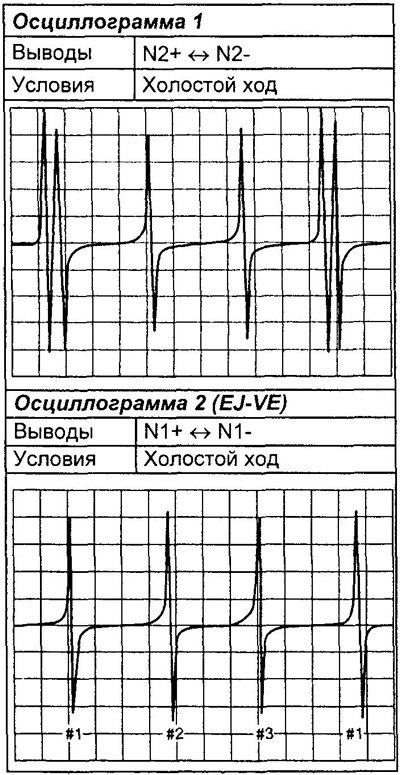

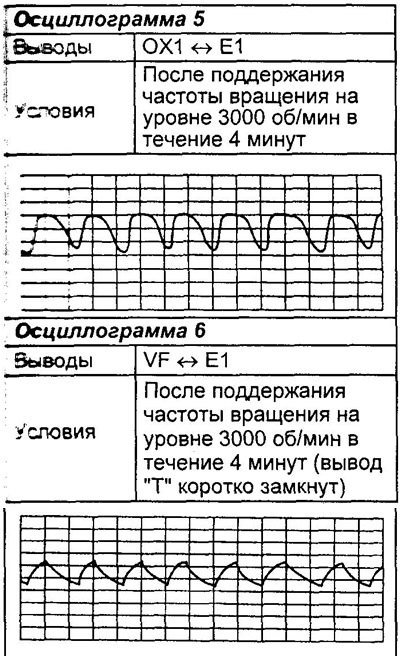

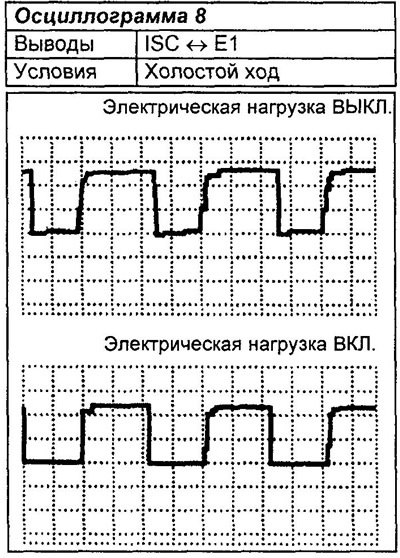

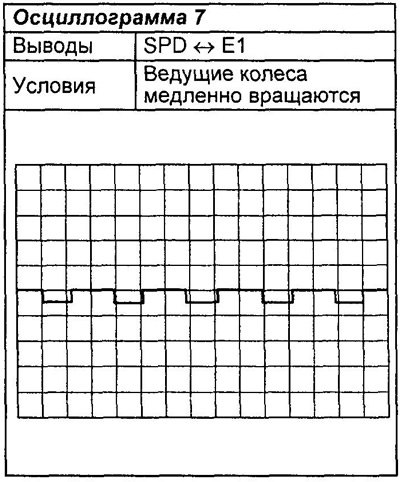

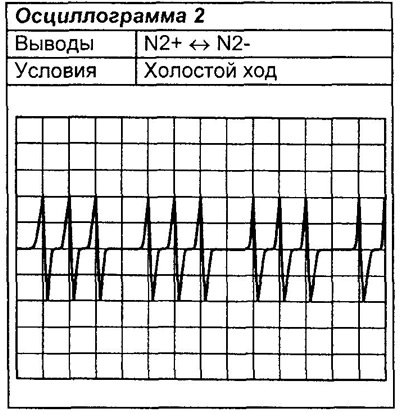

Проверка системы электронного управления двигателем с помощью осциллографа (Toyota Duet M100)

Схема системы электронного управления двигателем (EJ-DE). 1 - электронный блок управления, 2 - катушка зажигания, 3 - датчик положения коленчатого вала, 4 - датчик температуры воздуха на впуске, 5 - датчик абсолютного давления на впуске, 6 - датчик положения дроссельной заслонки, 7 - корпус дроссельной заслонки, 8 - выключатель запрещения запуска (модели с АКПП), 9 - аккумулятор паров топлива, 10 - верхняя часть впускного коллектора, 11 - форсунка, 12 - диагностический разъем, 13 - датчик температуры охлаждающей жидкости, 14 - датчик скорости автомобиля, 15 - воздушный фильтр, 16 - датчик детонации, 17 - каталитический нейтрализатор, 18 - кислородный датчик, 19 - клапан системы управления частотой вращения холостого хода.

Схема системы электронного управления двигателем (EJ-VE). 1 - электронный блок управления, 2 - катушка зажигания, 3 - датчик положения коленчатого вала, 4 - датчик температуры воздуха на впуске, 5 - датчик абсолютного давления на впуске, 6 - датчик положения дроссельной заслонки, 7 - корпус дроссельной заслонки, 8 - электропневмоклапан, 9 - аккумулятор паров топлива, 10 - верхняя часть впускного коллектора, 11 - форсунка, 12 - датчик положения распределительного вала, 13 - датчик температуры охлаждающей жидкости, 14 - звездочка системы DWT, 15 - воздушный фильтр, 16 - задний кислородный датчик, 17 - каталитический нейтрализатор, 18 - кислородный датчик (с обогревателем), 19 - выключатель запрещения запуска (модели с АКПП), 20 - клапан системы DVVT, 21 - диагностический разъем, 22 - датчик скорости автомобиля, 23 - клапан системы управления частотой вращения холостого хода.

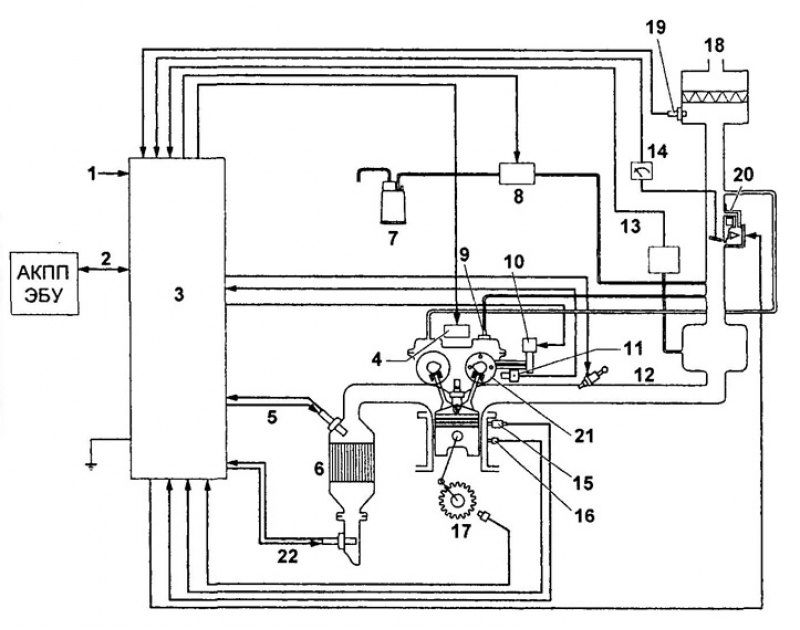

Схема системы электронного управления двигателем (КЗ-VE, K3-VE2). 1 - датчик скорости автомобиля, 2 - последовательное соединение с ЭБУ АКПП, 3 - электронный блок управления, 4 - катушка зажигания, 5 - кислородный датчик (с обогревателем), 6 - каталитический нейтрализатор, 7 - аккумулятор паров топлива, 8 - электропневмокпапан, 9 - клапан системы принудительной вентиляции картера, 10 - клапан системы DWT, 11 - датчик положения распределительного вала, 12 - форсунка, 13 - датчик абсолютного давления во впускном коллекторе, 14 - датчик положения дроссельной заслонки, 15 - датчик детонации, 16 - датчик температуры охлаждающей жидкости, 17 - датчик положения коленчатого вала, 18 - воздушный фильтр, 19 - датчик температуры воздуха на впуске, 20 - клапан системы управления частотой вращения холостого хода, 21 - звездочка системы WT 22 - задний кислородный датчик (без обогревателя).
