Датчик частоты вращения заднего колеса — снятие, проверка и установка (Toyota Corona 9 «T190»)

Оглавление: Проверка датчика частоты вращения…↓ Снятие датчика частоты вращения…↓ Установка датчика частоты вращения…↓

Датчик частоты вращения заднего колеса: 1 - датчик частоты вращения заднего колеса, 2 - суппорт в сборе, 3 - тормозной диск, 4 - ступица задней оси, 5 - ротор датчика

1. Проверьте датчик частоты вращения заднего колеса,

а) Снимите подушку и спинку сидения.

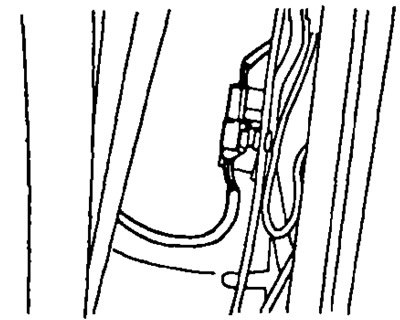

б) Отсоедините разъем датчика частоты вращения.

б) Отсоедините разъем датчика частоты вращения.

в) Измерьте сопротивление между выводами. Сопротивление 1,05-1,45 кОм. Если значение сопротивления не соответствует указанному, замените датчик.
г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, замените датчик
д) Подсоедините разъем датчика.
е) Установите спинку и подушку сиденья.

2. Проверьте правильность установки датчика и соответствие момента затяжки болта крепления датчика допустимому значению. Момент затяжки 8 Нм.

3. Визуально проверьте зубцы ротора датчика частоты вращения.

а) Снимите ступицу в сборе.
б) Проверьте зубцы ротора датчика на наличие царапин, трещин, деформаций или пропуска зубцов.
в) Установите ступицу в сборе.

Проверка датчика частоты вращения заднего колеса

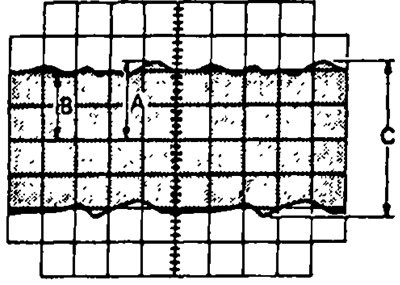

1. Подсоедините осциллограф к разъему датчика частоты вращения.

2. Двигаясь со скоростью 20 км/ч, проверьте осциллограмму.

3. Проверьте, что "С" = 0,8 В или больше. Если нет, замените датчик.

[Перейдите к источнику по ссылке: autoinstruction]

3. Проверьте, что «С» = 0,8 В или больше. Если…

4. Проверьте, что "В" составляет 40 % или больше от "А". Если нет, замените ступицу задней оси.

Снятие датчика частоты вращения заднего колеса

1. Отсоедините разъем датчика частоты вращения.

а) Снимите подушку и спинку сиденья.
б) Отсоедините разъем датчика частоты вращения и извлеките жгут проводов датчика вместе с уплотнением.

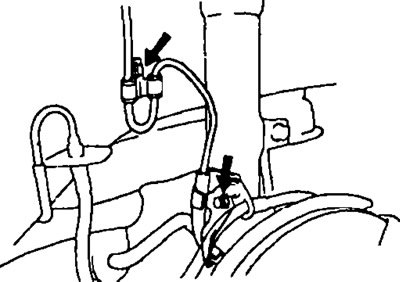

в) Отверните два болта, крепящих кронштейны жгута проводов.
