Проверка управляющего реле

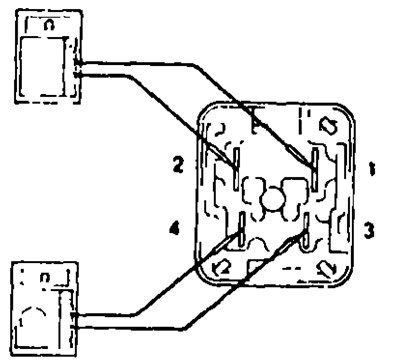

1. Проверка проводимости реле электрического насоса
- а) Проверьте наличие проводимости между выводами "1" и "2"
- б) Проверьте наличие проводимости между выводами "3" и "4".
Если условия не выполняются, то замените реле.

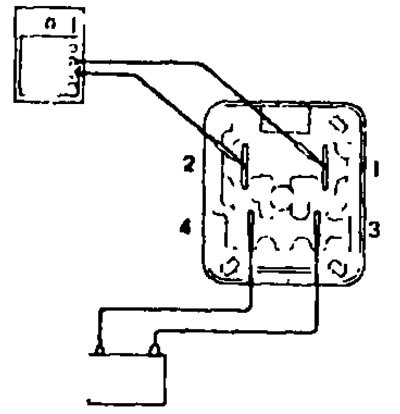

2. Проверка работы реле электрического насоса.
- а) Подсоедините аккумуляторную батарею к выводам "3" (+) и "4" (-).
- б) Проверьте наличие проводимости между выводами "1" и "2".
Если работа реле отличается от описания, то замените реле.

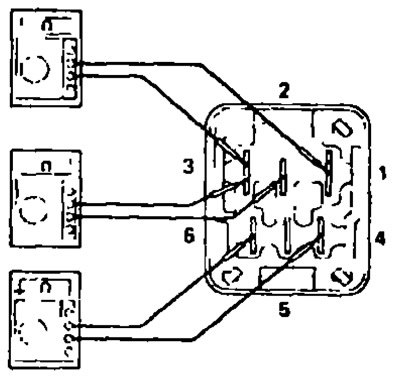

3. Проверка реле электромагнитного клапана.
- а) Проверьте отсутствие проводимости между выводами "1" и "3".
- б) Проверьте наличие проводимости между выводами "2" и "3".
- в) Проверьте наличие проводимости между выводами "4" и "6".
Оригинал выложен на портале (autoinstruction)

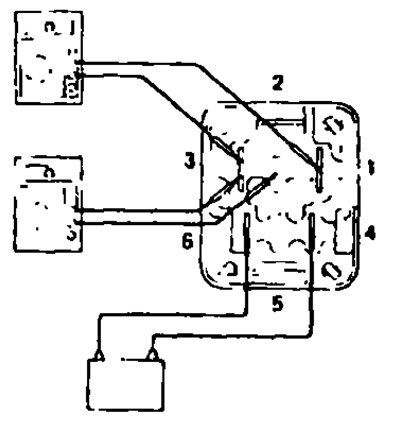

4. Проверка работы реле электромагнитного клапана.
- а) Подсоедините аккумуляторную батарею к выводам "4" (+) и "6" (-).
- б) Проверьте наличие проводимости между выводами "1" и "3".
- в) Проверьте отсутствие проводимости между выводами "2" и "3".
Если функционирование отличается от описания, замените реле.
