Датчики частоты вращения передних колес — снятие, проверка и установка (Toyota Corona 9 «T190»)

Оглавление: Проверка датчика частоты вращения…↓ Снятие датчика частоты вращения…↓ Установка датчика частоты вращения…↓

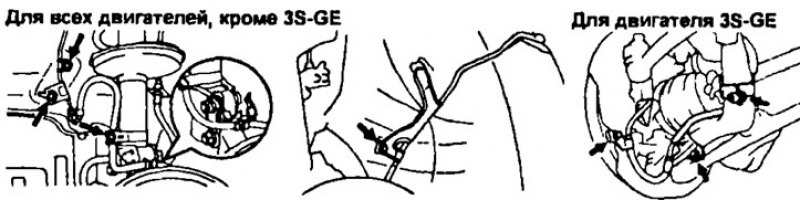

Схема установки датчика частоты вращения

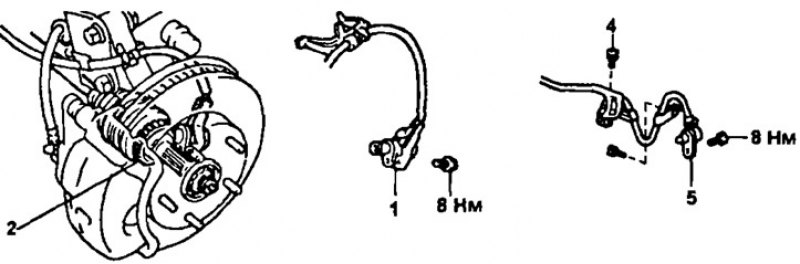

Датчик частоты вращения переднего колеса: 1 - ротор датчика, 2 - датчик частоты вращения переднего колесе (для всех двигателей, кроме 3S-GE), 3 - датчик частоты вращения переднего колеса (для двигателя 3S-GE)

1. Проверка датчика частоты вращения переднего колеса.

а) Снимите подкрылок и молдинг крыла.

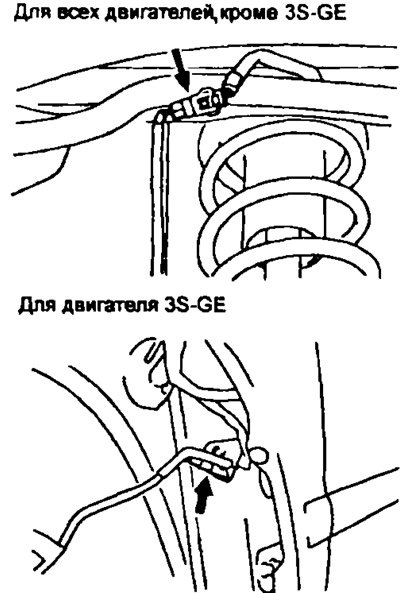

б) Отсоедините разъем датчика частоты вращения.

б) Отсоедините разъем датчика частоты вращения.

в) Измерьте сопротивление между выводами. Сопротивление:

Модели до 96 г.: 0,92-1,22 кОм
Модели с 96 г.: 1,40-1,80 кОм

Если значение сопротивления не соответствует спецификации, замените датчик.

г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, замените датчик.
д) Подсоедините разъем датчика частоты вращения.
е) Установите подкрылок.

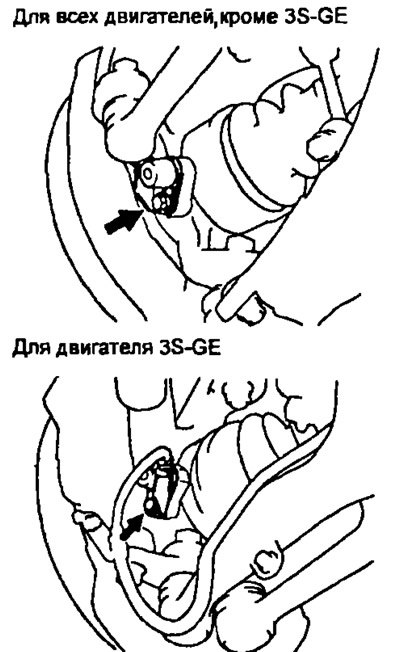

2. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению. Момент затяжки 8 Нм.

3. Визуальная проверка зубцов ротора датчика частоты вращения колеса.

а) Снимите приводной вал.
б) Проверьте зубцы ротора датчика на наличие царапин, трещин, деформаций или пропуска зубцов.
в) Установите приводной вал. Внимание: для предотвращения повреждения зубцов ротора датчика не ударяйте приводной вал.

Проверка датчика частоты вращения переднего колеса

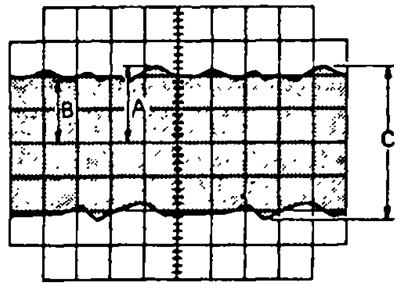

1. Подсоедините осциллограф к разъему датчика частоты вращения.

2. Двигаясь со скоростью 20 км/ч, проверьте осциллограмму.

3. Проверьте, что "С" = 0,5 В или больше. Если нет, замените датчик.

4. Проверьте, что "В" составляет 30 % или больше от "А". Если нет, замените приводной вал.
