Снятие
Примечание. Перед установкой на резьбу стойки крепления датчика необходимо нанести блокирующее средство.
15. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
16. Затяните стояночный тормоз поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее переднее колесо.
17. Освободите зажимы крепления провода датчика к кронштейну на передней стойке и в арке колеса.
18. Отсоедините электрический разъем, расположенный на проводе датчика частоты вращения колеса.
19. Отверните гайку и снимите защитную крышку датчика (рис. 9.56).

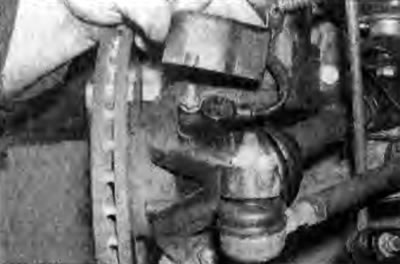

Рис. 9.56. Снятие защитной крышки датчика частоты вращения колеса
20. Выверните стойку крепления датчика и снимите его с поворотного кулака (рис. 9.57, 9.58).

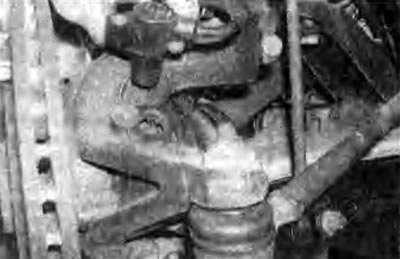

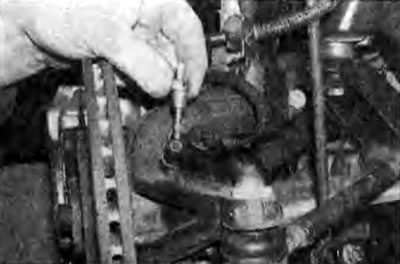

Рис. 9.57. Снятие стойки крепления датчика частоты вращения колеса | Рис. 9.58. Снятие датчика частоты вращения колеса с поворотного кулака |
Установка
21. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Проверьте, что сопрягаемые поверхности датчика и поворотного кулака чистые и смажьте небольшим слоем смазки отверстие для установки датчика в поворотном кулаке.
- b) Проверьте, что торцевая поверхность датчика чистая.
- c) Нанесите на резьбу стойки крепления датчика блокирующее средство. Установите датчик в поворотный кулак и закрепите стойкой, затянув ее требуемым моментом.
