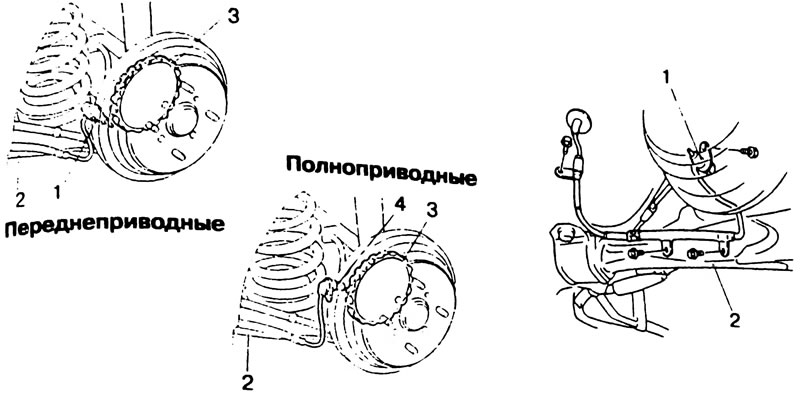

Рис. 6.55. Датчик частоты вращения заднего колеса. 1. Задний левый датчик частоты вращения колеса (автомобили с двумя ведущими колесами), 2. Рычаг подвески, 3. Ротор датчика, 4. Задний левый датчик частоты вращения колеса (полноприводные автомобили).
Снятие
17. Отсоедините отрицательный провод от батареи.
18. Поднимите автомобиль.
19. Отсоедините разъем проводки от датчика под задним сидением (см. рис. 6.56).

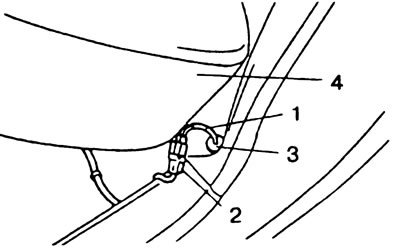

Рис. 6.56. Разъем проводки датчика частоты вращения заднего колеса находится под задним сидением. 1. Проводка, 2. Разъем, 3. Резиновая втулка, 4. Заднее сидение.
20. Вытолкните резиновую втулку из салона автомобиля наружу.
21. Открутите болты хомута, крепящего проводку, и снимите датчик частоты вращения заднего колеса со ступицы.
Проверка датчика
22. Проверьте датчик на наличие износа и повреждений.
23. Проверьте сопротивление датчика (см. рис. 6.57): сопротивление между клеммами: 1.2-1.6 кОм при 20°С, сопротивление между клеммой и корпусом датчика: 1 МОм или больше.

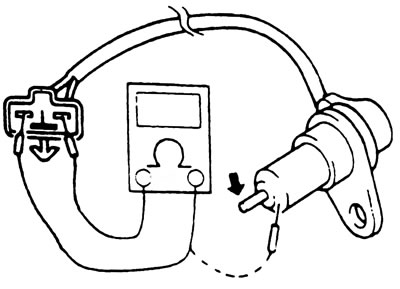

Рис. 6.57. Проверка сопротивления датчика частоты вращения заднего колеса
Если датчик имеет дефекты, он должен быть заменен.
Проверка ротора датчика
24. Проверьте зубья ротора на наличие износа или повреждений.
(Оригинал расположен на ресурсе: autoinstruction.ru)
25. Вращая колесо, проверьте правильность вращения, которое должно быть легким и без биений (см. рис. 6.58).

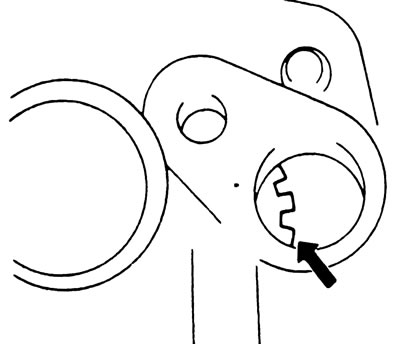

Рис. 6.58. Проверка состояния ротора датчика частоты вращения заднего колеса
Установка
26. Установка производится в порядке, обратном снятию. Затяните болт крепления датчика до момента 23 Нм (см. рис. 6.59).

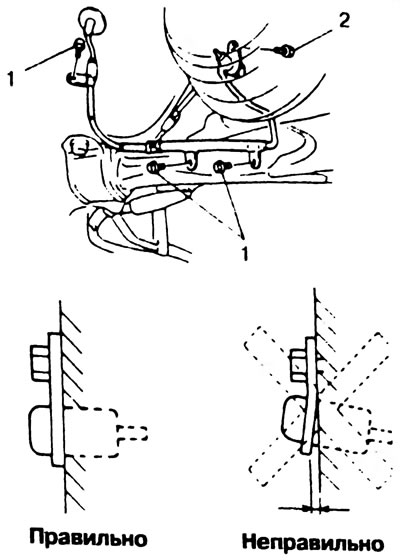

Рис. 6.59. Крепление и правильность установки датчика частоты вращения заднего колеса. 1. Болты крепления зажима, 2. Болт крепления датчика.
27. Проверьте правильность установки датчика частоты вращения заднего колеса (между датчиком и ступицей не должно быть зазора) (см. рис. 6.59).
