Примечание: снятие и установку, производите как показано на рисунке "Снятие и установка коробки передач в сборе".

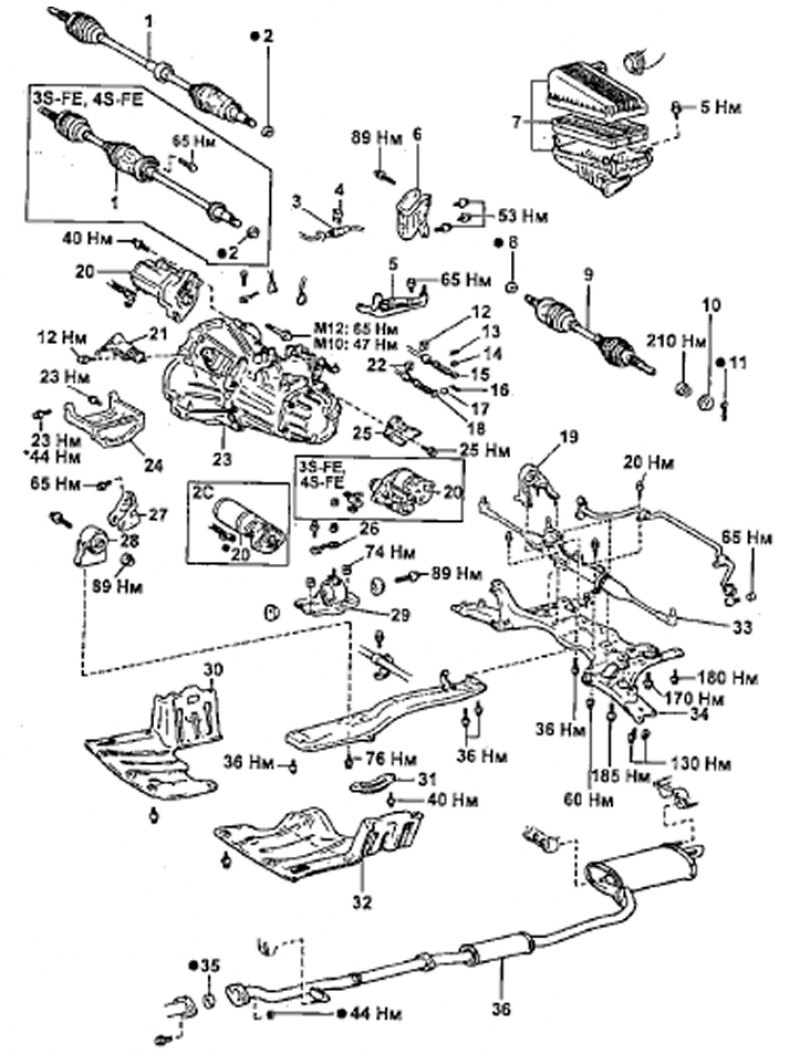

Снятие и установка коробки передач в сборе: 1 - приводной вал, 2 - стопорное кольцо, 3 - переходная муфта, 4 - стопор, 5 - левая опора двигателя, 6 - задняя опора двигателя, 7 - воздушный фильтр в сборе, 8 - стопорное кольцо, 9 - приводной вал, 10 - колпачок контргайки, 11 - шплинт, 12 - стопор, 13 - шплинт, 14 - шайба, 15 - трос выбора передач, 16 - шплинт, 17 - шайба, 18 - трос переключения передач, 19 - опора двигателя, 20 - стартер, 21 - рабочий цилиндр сцепления, 22 - стопор, 23 - коробка передач в сборе, 24 - кронштейн, 25 - защита коробки передач, 26 - опора, 27 - кронштейн опоры, 28 - передняя опора двигателя, 29 - передняя левая опора двигателя, 30, 32 - кожух защиты двигателя, 31 - защита балки, 33 - рулевой механизм в сборе, 34 - поперечная балка, 35 - прокладка, 36 - выхлопная труба.
