Проверка ремней привода навесных агрегатов (Toyota Carina 6 «T190»)

0

1. Проверьте ремни привода на износ и повреждения. При обнаружении дефекта замените ремень.

Примечание: не допускается отслоения резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголения или повреждения корда, отслоения гребня от резинового основания, наличия трещин, отслоения или износа на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.

2. Проверьте и отрегулируйте натяжение ремней привода навесных агрегатов.

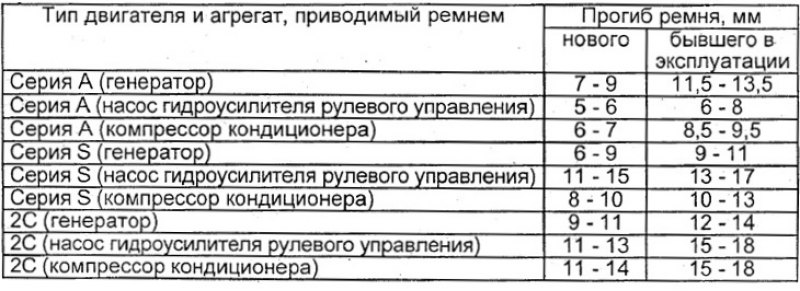

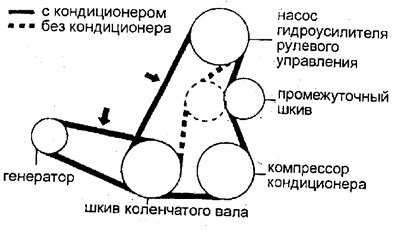

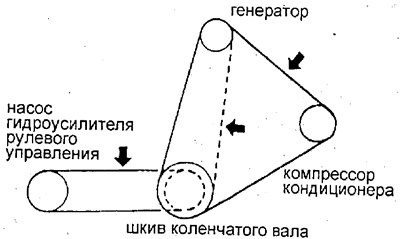

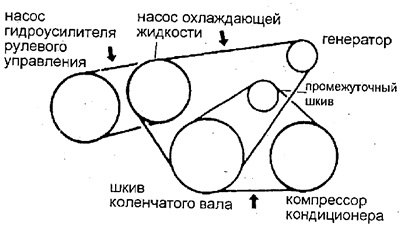

• а) Приложите усилие в 98 Н (10 кг) в указанных точках и измерьте прогиб ремней.
• б) Проверьте, что натяжитель ремня движется вниз при нажатии на ремень в точке, показанной на рисунке, с усилием 98 Н (10 кг).

Проверьте, что ремень не соскальзывает со шкива натяжителя. В случае необходимости замените натяжитель.

Информация доступна на портале www.AutoInstruction.ru

Примечание:

• Термин "используемый ремень’’ относится к ремню, проработавшему более 5 мин.
• После установки ремня, проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.
• После установки ремня запустите двигатель и дайте ему проработать в течении 5 мин., а затем снова проверьте натяжение ремня.

2. Регулировка натяжения ремня привода генератора (при необходимости).

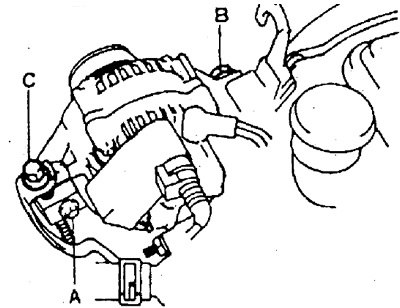

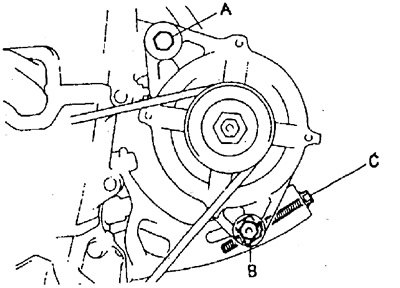

• а) Ослабьте болты крепления "А" и "В", указанные на рисунке.
• б) Регулировочным болтом "С" отрегулируйте натяжение ремня.
• в) По окончании регулировки затяните болты крепления "А" и "В".

Момент затяжки:



Серия А

• болт "А" — 60 Нм
• болт "В" — 19 Нм

Серия S

• болт "А" — 19 Нм
• болт "В" — 53 Нм

2С

• болт "А" — 48 Нм
• болт "В" — 19 Нм

3. Регулировка натяжения ремня привода насоса гидроусилителя (при необходимости).

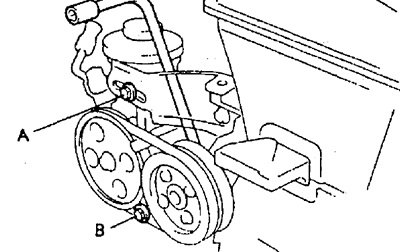

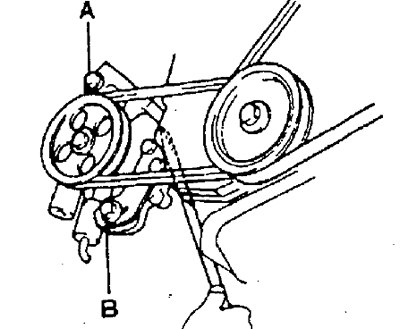

• а) Ослабьте болты крепления "А" и "В", указанные на рисунке.
• б) Отрегулируйте натяжение ремня привода и затяните болты крепления "В" и "А".

Момент затяжки:



Серия А, серия S

• болт "А" — 40 Нм
• болт "В" — 40 Нм

4. Регулировка натяжения ремня привода компрессора кондиционера (при необходимости).

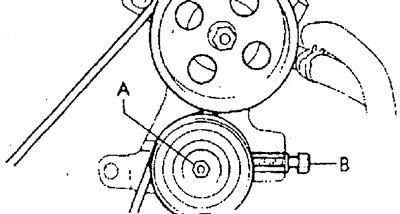

• а) Ослабьте гайку шкива компрессора кондиционера "А".
• б) Отрегулируйте натяжение ремня привода болтом "В".

Момент затяжки — 40 Нм
