Описание
Для включения кондиционера необходимо привести в действие один из выключателей "А/С" или "ECON". При их включении загораются индикаторы. В режиме "ECON" кондиционер работает экономичном режиме. Отопитель работает, если отключен режим кондиционера.
Управление работой кондиционера и отопителя осуществляется с панели управления.
1. Панель управления направлением потока воздуха предназначена для изменения направления обдува. На панели отопителя схематично изображены варианты направления воздушного потока.
- в этой позиции поток воздуха направлен в район головы.
- в этой позиции поток воздуха направлен в район головы и пола одновременно.
- в этой позиции поток воздуха направлен почти полностью на пол, на некоторых моделях во время отопления более теплый воздух направлен на уровень пола, а более холодный в район головы.
- в этой позиции поток воздуха направлен на лобовое стекло, стекла передних дверей, в район головы и пола, на некоторых моделях в район головы направляется менее подогретый поток воздуха.

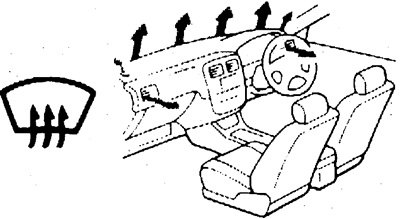

- в этой позиции поток воздуха направлен на лобовое стекло и используется в случае запотевания лобового стекла.
2. Выключатель регулировки забора воздуха "4" (вентиляция/рециркуляция) позволяет осуществлять забор воздуха либо снаружи автомобиля, либо из салона.
3. На панели управления силы потока "5" располагаются четыре выключателя, отличающиеся по силе потока воздуха: "LO" - работа на низкой скорости, "HI" - работа на высокой скорости и два средних режима.
4. Рычажок регулятора температуры "6". В крайнем левом положении температура самая низкая, при перемещении вправо соответственно делениям на панели отопителя температура увеличивается.
5. Выключатель "AUTO" предназначен для автоматического управления работой кондиционера и отопителя. В этом режиме автоматически регулируется сила потока и направление воздушного потока (кроме направлений на лобовое стекло).
6. При запотевании заднего стекла необходимо нажать на выключатель обогревателя стекла. Обогреватель заднего стекла работает 15 минут, и его работа сопровождается горением индикатора на выключателе. Принудительно отключается повторным нажатием на выключатель.
Модели без системы антиобледенителя стеклоочистителя
Модели с системой антиобледенителя стеклоочистителя
Тип 1
Тип 2. Органы управления отопителем и кондиционерам: 1 - панель управления направлением потока воздуха, 2 - выключатель автоматического режима работы кондиционера, 3 - кнопки управления работой кондиционера, 4 - выключатель регулировки забора воздуха (вентиляция/рециркуляция), 5 - панель управления силой потока, 6 - рычажок регулятора температуры.
