Серия А

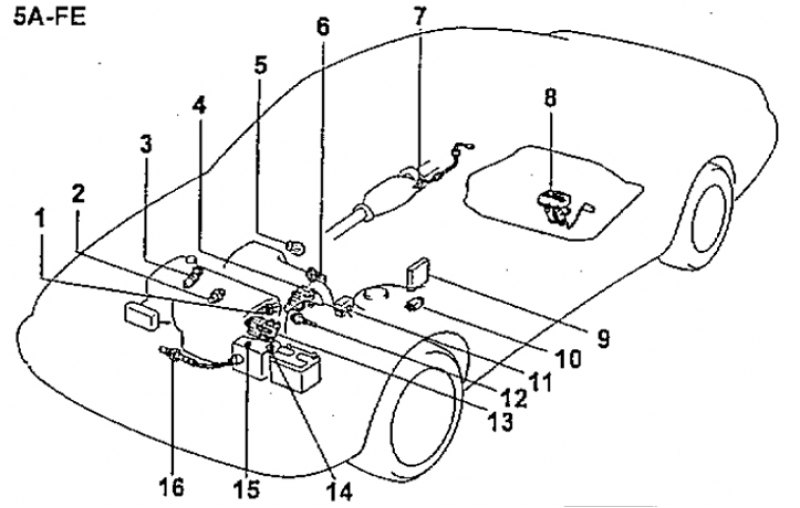

1 - датчик температуры охлаждающей жидкости, 2 - датчик температуры охлаждающей жидкости, 3 - форсунки, 4 - клапан системы управления частотой , 5 - датчик абсолютного давления во впускном коллекторе, 6 - датчик положения дроссельной заслонки, 7 - кислородный датчик, 8 - топливный насос, 9 - электронный блок управления, 10 - реле-выключатель топливного насоса, 11 - диагностический разъем, 12 - датчик температуры воздуха на впуске, 13 - распределитель, 14 - главное реле системы впрыска, 15 - предохранитель "EFl", 16 - кислородный датчик, 17 - датчик положения коленчатого вала, 18 - датчик температуры охлаждающей жидкости, 19 - датчик CPS.
3S-FE, 4S-FE
1 - датчик температуры охлаждающей жидкости, 2 - датчик температуры охлаждающей жидкости, 3 - форсунки, 4 - клапан системы управления частотой , 5 - датчик абсолютного давления во впускном коллекторе, 6 - датчик положения дроссельной заслонки, 7 - кислородный датчик, 8 - топливный насос, 9 - электронный блок управления, 10 - реле-выключатель топливного насоса, 11 - диагностический разъем, 12 - датчик температуры воздуха на впуске, 13 - распределитель, 14 - главное реле системы впрыска, 15 - предохранитель "EFI", 16 - кислородный датчик, 18 - датчик температуры воздуха на впуске, 19 - катушка зажигания (4S-FE), 20 - коммутатор.
