Снятие
1. Снимите заднее колесо.
- Момент затяжки — 105 Нм
2. Отверните контргайку.
а) Снимите шплинт и колпачок контргайки.
б) Отверните контргайку, нажав на педаль тормоза.

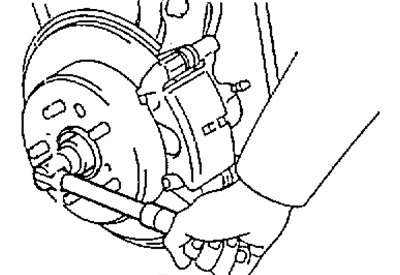

- Момент затяжки — 220 Нм
3. Снимите суппорт и тормозной диск.
а) Отверните два болта и снимите суппорт.

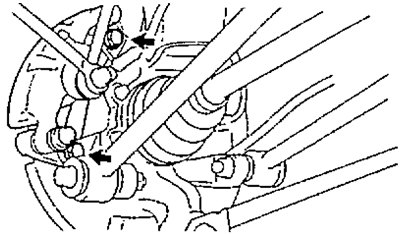

- Момент затяжки — 47 Нм
б) Подвесьте суппорт на проволоке. Не отсоединяйте тормозной шланг.
в) Снимите тормозной диск.
4. Проверьте осевой зазор подшипника и биение ступицы.

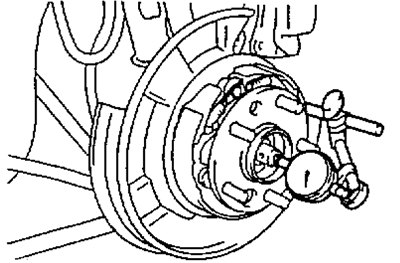

а) Используя стрелочный индикатор, проверьте осевой зазор подшипника.
- Максимальный зазор — 0,05 мм
Если зазор не соответствует норме, замените подшипник.

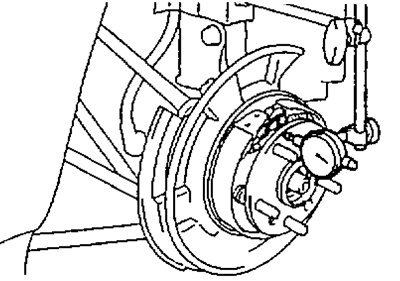

б) Используя индикатор, проверьте биение ступицы.
- Максимальное биение — 0,07 мм
Если биение не соответствует норме, замените ступицу и подшипник.
5. Снимите датчик частоты вращения
(ABS)

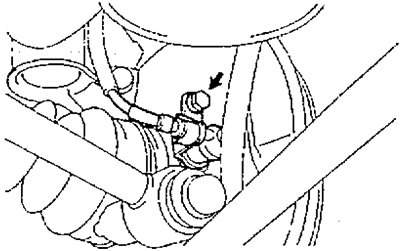

- Момент затяжки — 20 Нм
6. Снимите тормозные колодки стояночного тормоза (см. соответствующий раздел в главе "Тормозная система").
7. Отверните болты и отсоедините трос стояночного тормоза.

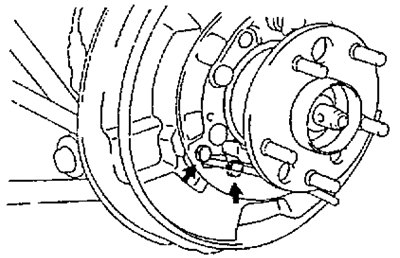

- Момент затяжки — 8 Нм
8. Отверните две гайки с нижней стороны стойки.
Примечание: не снимайте болты.

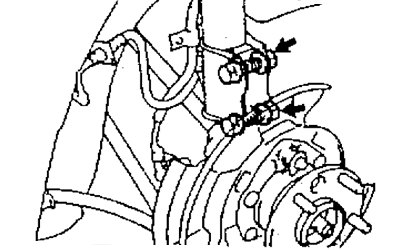

- Момент затяжки — 260 Нм
9. Отверните болт и отсоедините продольный рычаг от кулака.

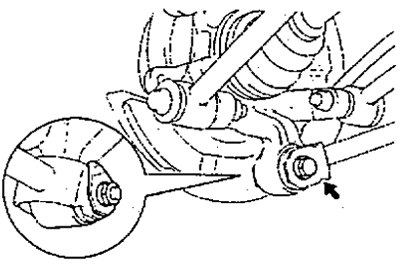

- Момент затяжки — 125 Нм
10. Отверните гайки и отсоедините нижние рычаги №1 и №2 от кулака.

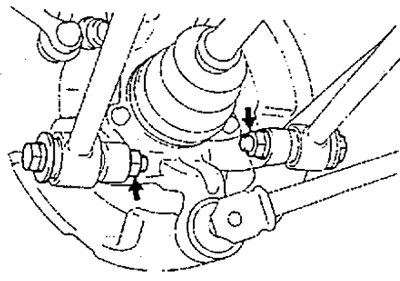

- Момент затяжки — 125 Нм
11. Снимите ступицу и кулак заднего колеса в сборе.
а) Снимите болты с нижней стороны стойки.
б) Снимите ступицу и кулак заднего колеса.
Примечание: не повредите пыльник, сальник и ротор датчика частоты вращения (ABS).

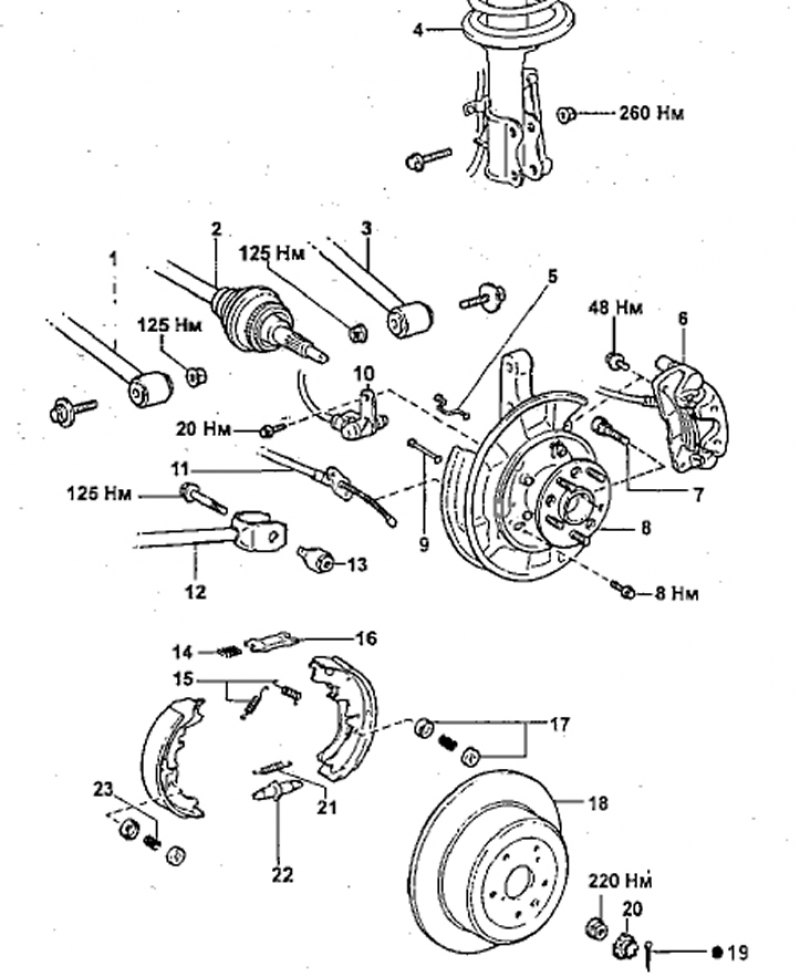

Снятие ступицы и кулака заднего колеса (4WD): 1 - нижний рычаг подвески №1, 2 - приводной вал, 3 - нижний рычаг подвески №2, 4 - стойка задней подвески, 5, 9 - держатель, 6 - суппорт, 7 - болт ступицы, 8 - ступица в сборе с кулаком, 10 - датчик частоты вращения (ABS), 11 - трос стояночного тормоза, 12 - продольный рычаг, 13 - гайка, 14 - пружина, 15, 21 - стяжная пружина колодки, 16 - распорная пластина, 17 - седло пружины, 18 - тормозной диск, 19 - шплинт, 20 - колпачок контргайки, 22 - регулятор, 23 - пружина держателя.
Установка
1. Установка производится в порядке обратном снятию.
(Источник статьи доступен на портале: «AutoInstruction.ru»)
2. Затяжка болтов крепления нижних и продольного рычагов к кулаку производится после стабилизации подвески. Для того чтобы окончательно затянуть гайки крепления рычагов необходимо поддомкратить кулак.
