- Номинальное напряжение — 10-14 В
2. При выключенном зажигании, отсоедините разъем блока управления ABS и проверьте сопротивление и проводимость между выводами разъема блока управления ABS (см. таблицу "Сопротивление между выводами разъема электронного блока управления ABS").
3. Измерьте напряжение на выводах разъема блока управления ABS при включенном зажигании (см. таблицу "Напряжение на выводах разъема блока управления ABS").
Примечание: перед измерениями, проверьте напряжение аккумуляторной батареи (при включенном зажигании — 10-14 В) и сопротивление между выводом "земля" и кузовом (при выключенном зажигании — не более 5 Ом).
Таблица. Сопротивление между выводами разъема блока управления ABS
*: при нормальной температуре.

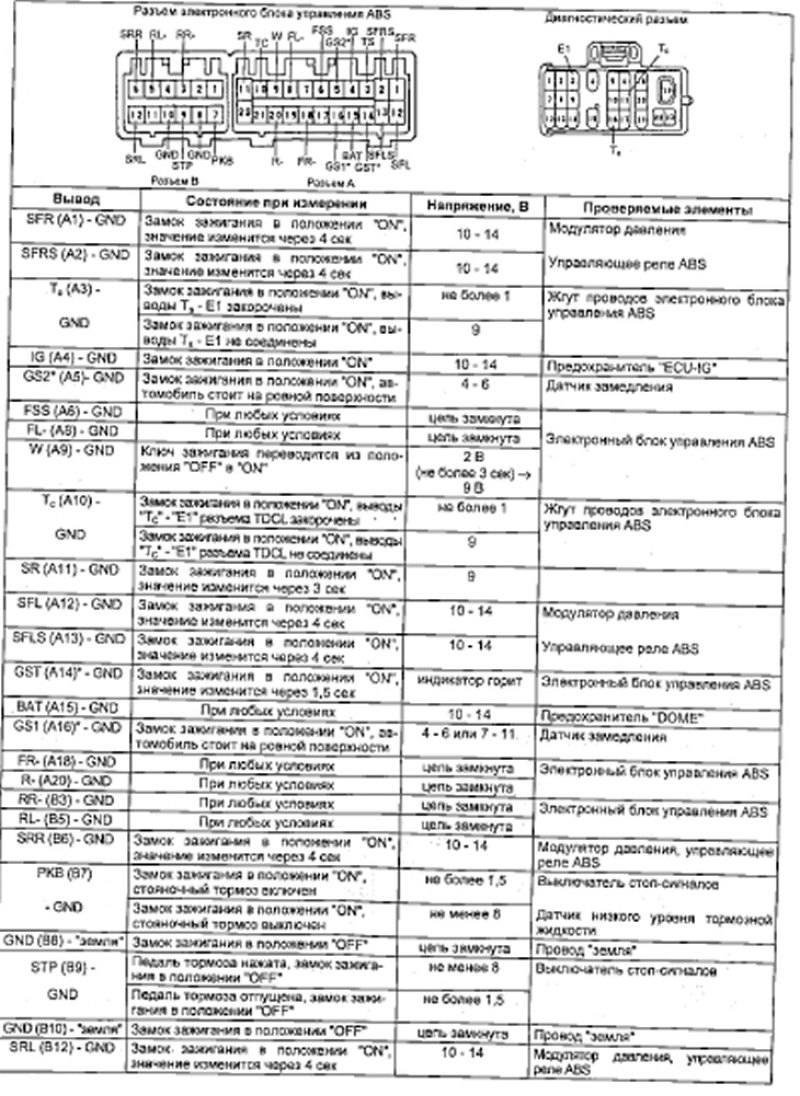

Таблица. Напряжение на выводах разъема блока управления ABS
*: модели 4WD.
