Указание: "Новый" мехатроник для КП уже заправлен маслом на заводе-изготовителе, масло не сливать. "Снятый" мехатроник возвращается заправленный маслом (заглушить вентиляционное отверстие подходящей пробкой). При обращении с мехатроником следить за вентиляцией. При выполнении монтажных работ снять заглушку вентиляционного отверстия и заглушить отверстие подходящей пробкой. При утечке масла из мехатроника необходимо заменить мехатроник.

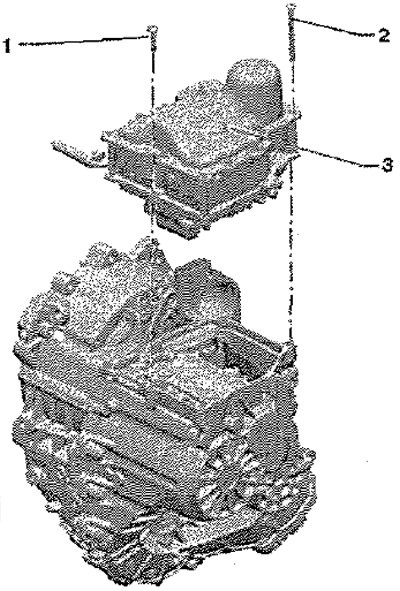

1. Винт, 10 Нм: 3 шт., М8 х 35, для крепления мехатроника КП DSG -J743- к картеру КП; заменить
2. Винт, 10 Нм: 4 шт., М8 х 90, для крепления мехатроника КП DSG -J743- к картеру КП; заменить
3. Мехатроник для КП с двойным сцеплением -J743-
Крышка над выжимными рычагами
Крышка защищает от попадания грязи. Момент затяжки винтов крепления: 8 Нм
Материал скопирован с онлайн-ресурса: AutoInstruction.ru
Последовательность и момент затяжки винтов крепления блока Mechatronik
Указание: Заменить винты.
Новые винты крепления мехатроника затягивать в 4 этапа следующим образом:
 |
 |
