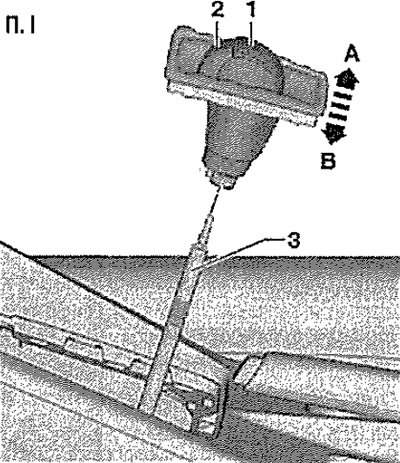

Стянуть рукоятку рычага селектора -1- вместе с чехлом рычага селектора вверх -стрелка А- так, чтобы не нажать кнопку блокировки -2-.
-Стрелку В- не учитывать.
Установка
Установка в обратном порядке. Кнопка блокировки -2- направлена по ходу движения вперёд.
Осторожно! Опасность повреждения механизма переключения. В монтажном положении кнопка блокировки на рукоятке не должна быть вдавлена, а должна выступать. Если при демонтаже рукоятки рычага селектора кнопка блокировки была случайно утоплена, её необходимо перевести в положение установки. Если установить рукоятку рычага селектора с утопленной кнопкой блокировки, то рукоятка рычага селектора и трос выбора передач будут разрушены.

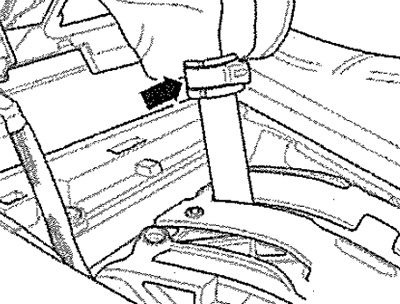

Вдавить рукоятку рычага селектора -1- в рычаг селектора в направлении -стрелки В-, не касаясь при этом кнопки блокировки -2-. Рукоятка рычага селектора должна защелкнуться в канавке рычага селектора. Зажать хомут -стрелка- с помощью клещей для хомутов.
Указание: Только при затянутом хомуте рукоятка рычага селектора закреплена правильно. После этого можно нажимать кнопку блокировки на рукоятке. При первом нажимании кнопки блокировки после установки рукоятки рычага селектора может потребоваться приложить немного большее усилие.
Нажать кнопку блокировки на рукоятке рычага селектора. Установить облицовку указателя положения селектора -Y6-. Проверить механизм переключения.
Перевод кнопки блокировки на рукоятке рычага селектора в положение установки
В положении установки кнопка блокировки -2- на рукоятке рычага селектора выступает наружу.
Указание: Если кнопка блокировки будет случайно нажата, её снова надо будет вернуть в положение установки, чтобы можно было установить рукоятку рычага селектора.

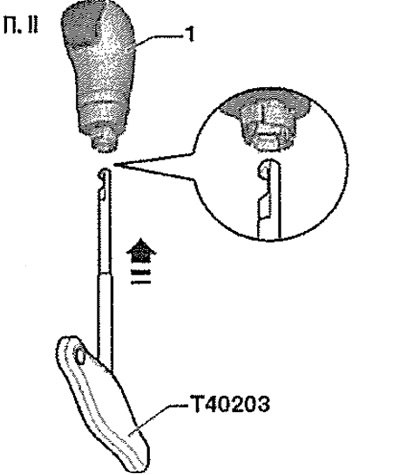

Осторожно завести приспособление для разблокировки -Т40203- до упора в рукоятку рычага селектора -1- -стрелка-.
Указание: По причине лучшей наглядности рукоятка рычага селектора изображена без защитного чехла рычага селектора. Защитный чехол рычага селектора с рукоятки не снимается.

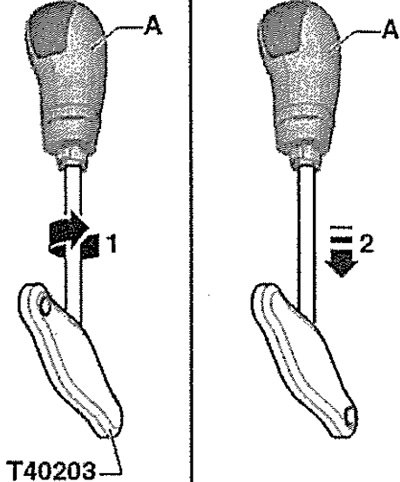

Вырез на приспособлении для разблокировки -Т40203- направлен к кнопке блокировки, крючок повернут влево. Удерживая рукоятку рычага селектора -А- повернуть приспособление для разблокировки -Т40203- в направлении стрелки -1- на 180°. Удерживая рукоятку рычага селектора, осторожно вынуть приспособление для разблокировки -Т40203- -стрелка 2-.

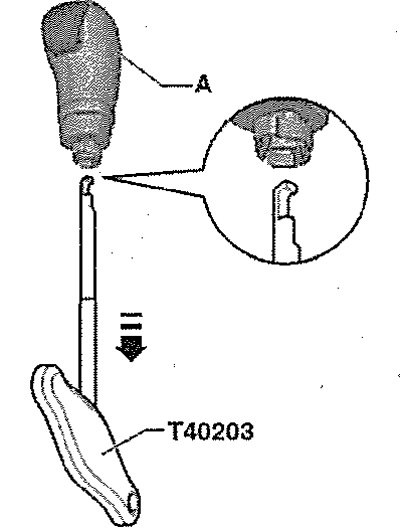

При вытягивании приспособления для разблокировки -Т40203- кнопка блокировки на рукоятке рычага селектора -А- будет выжата и заблокирована. Перед установкой рукоятки рычага селектора больше не касайтесь кнопки блокировки, чтобы она снова не вдавилась.
