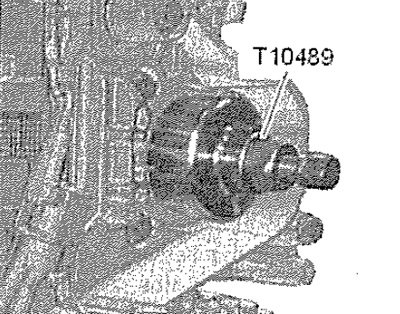

Вращая съёмник -Т10489- по часовой стрелке, зацепить его за ступицу ТНВД. Снять ступицу ТНВД.
Снять шланг обратного топливопровода -2-. Отсоединить разъём -1 Выкрутить винты -стрелки-. Осторожно снять ТНВД.
Установка

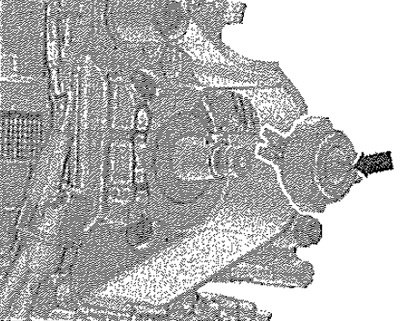

Установка в обратном порядке. Установить ступицу -стрелка- на вал ТНВД. Посадочная пружина на валу ТНВД должна войти в канавку ступицы.
Наложить зубчатый шкив ТНВД на ступицу. На поверхностях прилегания упора и зубчатого шкива не должно быть масла.
Накрутить гайку -стрелка- на резьбу вала ТНВД. Установить упор на зубчатый шкив и затянуть гайку -стрелка- от руки. Вращать зубчатый шкив ТНВД с помощью упора -Т10051- пока его не сможет заблокировать фиксатор -Т10492-. Для этого вставить фиксатор -Т10492- в вилку -2- ступицы и в расположенное за ней отверстие -1- в кронштейне навесных агрегатов. Снова открутить гайку -стрелка-. Зубчатый шкив ТНВД должен быть притянут настолько, чтобы его ещё можно было поворачивать, но чтобы он уже не шатался. Установить зубчатый ремень. Установить топливопровод высокого давления. После замены заново настроить адаптационные значения в „Ведомых функциях".
