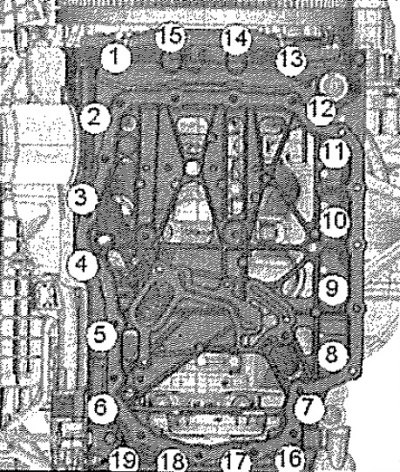

Ослабить в последовательности -19...1- и полностью вывернуть винты. Осторожно отделить верхнюю часть масляного поддона от мест склейки. Снять успокоитель масла.
Установка
Указание: Заменить винты, затягиваемые с доворотом на заданный угол. Заменить уплотнительные кольца, прокладки и самостопорящиеся гайки.
Проверить масляные каналы в верхней части масляного поддона и в блоке цилиндров на наличие загрязнений. Очистить посадочные поверхности от масла и смазки.
Указание: Герметик не должен быть просрочен (см. срок годности).
Отрезать наконечник тюбика с герметиком по расположенной на его конце метке (диаметр отверстия должен быть равен примерно 2 мм).
Осторожно! Опасность закупоривания системы смазки из-за избытка герметика. Толщина слоя герметика не должна превышать предписанную.

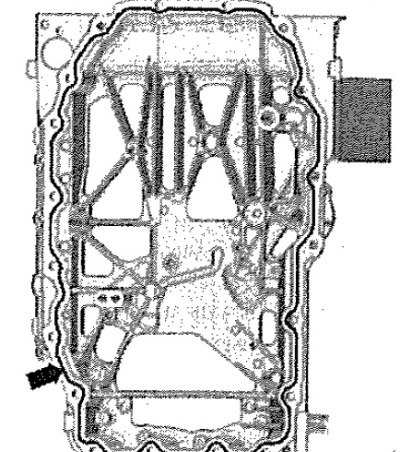

Нанести полоску герметика -стрелка- на очищенную посадочную поверхность верхней части масляного поддона, как показано на рисунке. Толщина валика герметика: 2...3 мм.
Указание: После нанесения герметика, верхнюю часть масляного поддона необходимо установить в течение 5 минут.

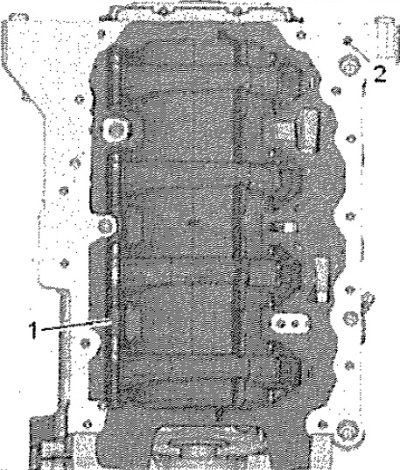

Проверить надёжность установки центровочных штифтов -2- в блоке цилиндров. Установить в блок цилиндров успокоитель масла -1-. Установить верхнюю часть масляного поддона затянуть винты крепления.

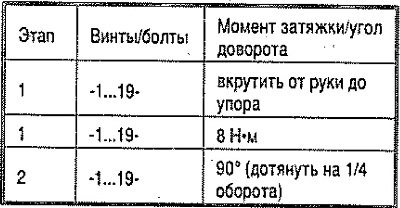

Верхняя часть масляного поддона — момент и порядок затяжки
Указание: Заменить винты, затягиваемые с доворотом на заданный угол.
Болты затягивать поэтапно в указанной последовательности.

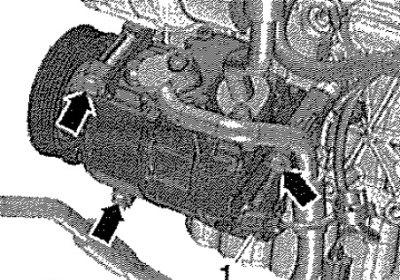

Установка в обратном порядке. Установить масляный насос. Установить компрессор климатической установки. Залить в двигатель масло и проверить его уровень.
