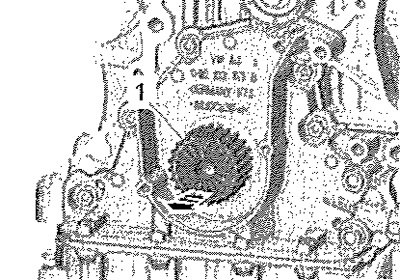

Осторожно! Опасность повреждения двигателя. Запрещается поворачивать коленвал при снятом шкиве коленвала — это может привести к изменению фаз газораспределения.

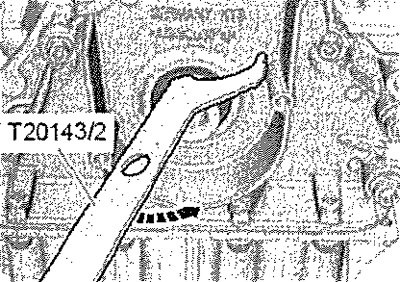

Извлечь манжетное уплотнение, поддев его съёмником -Т20143/2- -стрелка-. Очистить рабочую и посадочную поверхности.
Указание: Новое манжетное уплотнение не смазывать.

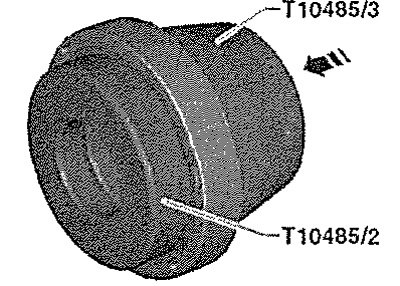

Надеть новое манжетное уплотнение, по -направлению стрелки- через оправку -Т10485/3- на оправку -Т10485/2-. Монтажное положение: закрытая сторона манжетного уплотнения направлена к запрессовочной втулке.

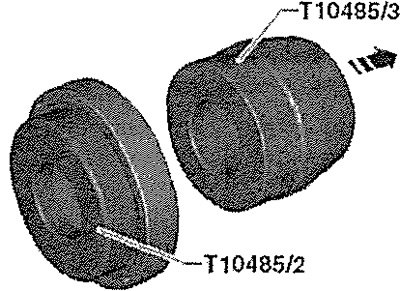

Снять оправку -T10485/3- по -направлению стрелки-.
Оригинал опубликован на онлайн-портале: AutoInstruction

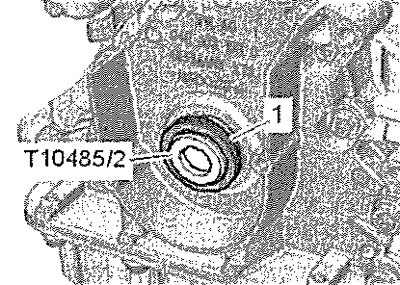

Надеть оправку -Т10485/2- с манжетным уплотнением -1- на коленвал.

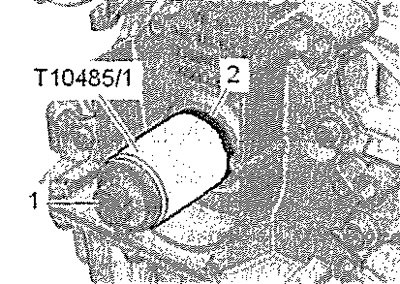

Запрессовать манжетное уплотнение -2- до упора при помощи оправки -Т10485/1- и болта -1- шкива.
Установить на коленвал зубчатый шкив коленвала. Контактные поверхности между шкивом поликлинового ремня коленвала и зубчатым шкивом коленвала должны быть обезжирены. Выфрезерованная плоская часть -стрелка- зубчатого шкива коленвала должна сесть на выфрезерованную лыску на носке коленвала. Установить зубчатый ремень (отрегулировать фазы газораспределения).
