Осторожно! Запрещается снимать распредвалы по отдельности. При ремонте заменяется весь корпус распредвалов в сборе.

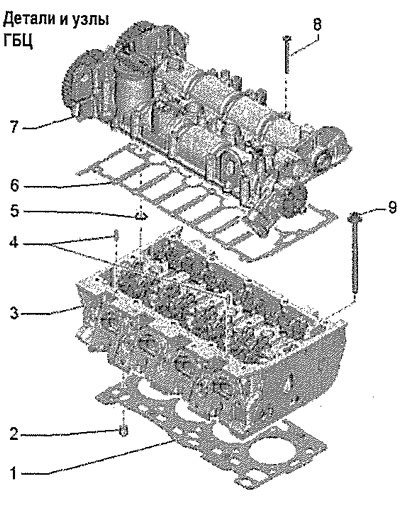

1. Прокладка ГВЦ: устанавливать в правильном положении: номер детали направлен в сторону ГБЦ
2. Центровочная втулка, 2 шт.
3. Головка блока цилиндров
4. Посадочные штифты
5. Прокладка: с сетчатым фильтром; вставлен в ГБЦ
6. Прокладка: заменить
7. Корпус распредвалов
8. Болт
9. Болт: заменить

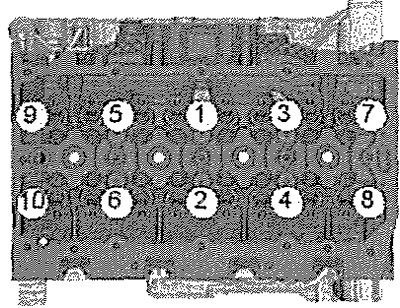

Головка блока цилиндров — момент и порядок затяжки
Указание: Заменить винты, затягиваемые с доворотом на заданный угол.

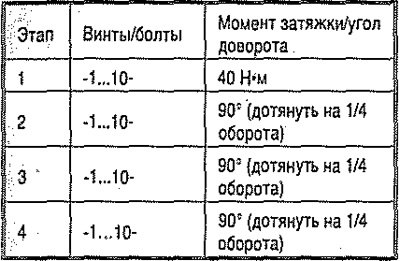

Болты затягивать поэтапно в указанной последовательности.

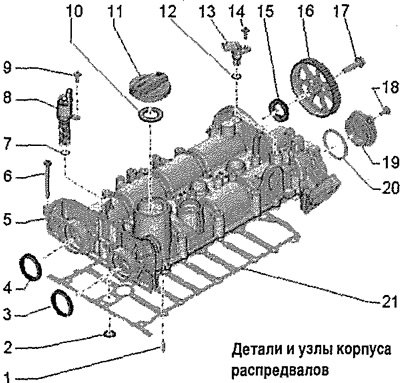

Детали и узлы корпуса распредвалов
1. Посадочный штифт
2. Прокладка: с сетчатым фильтром; вставлен в ГБЦ
3. Уплотнительное кольцо: распредвала впускных клапанов
4. Уплотнительное кольцо: шкива распредвала выпускных клапанов
5. Корпус распредвалов
6. Болт
7. Уплотнительное кольцо: заменить
8. Клапан 1 регулятора фаз газораспределения -N205-
9. 8 Нм
10. Прокладка: для крышки
11. Крышка
12. Уплотнительное кольцо: заменить
13. Датчик Холла -G40-
14. 8 Нм
15. Уплотнительное кольцо: для распредвала выпускных клапанов, со стороны КП
[Материал заимствован у портала: autoinstruction]
16. Зубчатый шкив: для насоса ОЖ
17. Болт
18. 8 Нм
19. Крышка
20. Уплотнительное кольцо: заменить
21. Прокладка: заменить

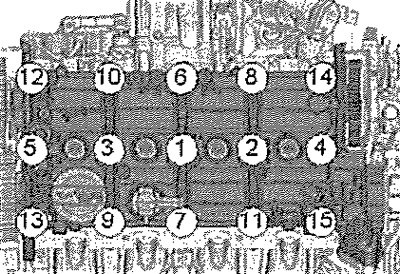

Корпус распредвалов — момент и порядок затяжки
Указание: Заменить винты, затягиваемые с доворотом на заданный угол.

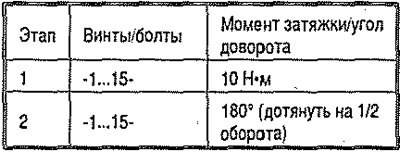

Болты затягивать поэтапно в указанной последовательности.
