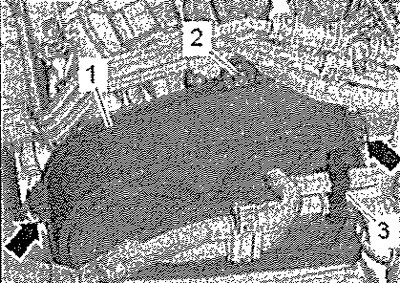

Высвободить шланги из крепления -3-. Выкрутить винт -2-. Отсоединить зажимы -стрелки- и снять верхний защитный кожух зубчатого ремня -1-.

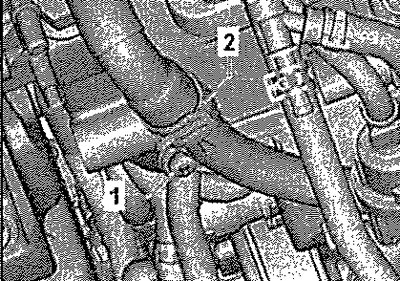

Выкрутить винт -1-. Ослабить хомут -2- и отсоединить шланг системы охлаждения.

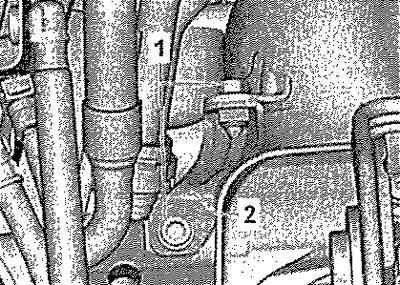

Вывернуть винты -1- и снять кронштейн -2- нейтрализатора.

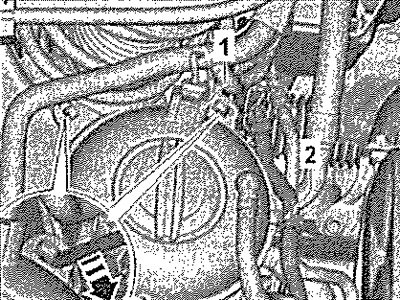

Отсоединить разъём -1-. Открепить шланг -2- от адсорбера. Отсоединить фиксаторы отвёрткой -стрелка- и отложить расширительный бачок системы охлаждения в сторону. Раскрыть защёлки на трубах климатической установки.

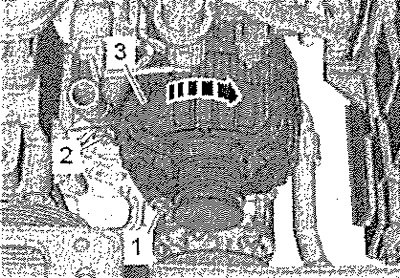

Ослабить винт -1-, но не выкручивать полностью. Выкрутить болт -2-. Повернуть генератор -3- по -стрелке- вперёд.

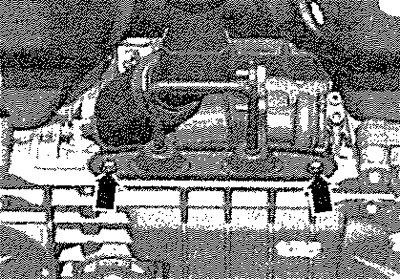

Вывернуть винты -стрелки- крепления кронштейна приёмной трубы. Снять нижнюю опору силового агрегата. Снять поводки щёток стеклоочистителя. Снять кожух водоотводящёго короба. Снять колпачки резьбовых соединений чашек передних амортизаторных стоек.

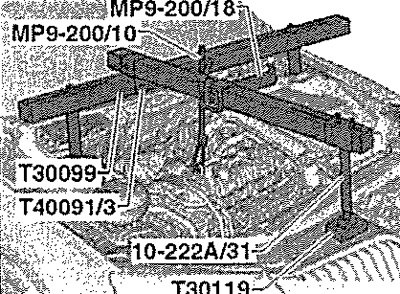

Установить траверсу -Т30099-, как показано на рисунке. Установить крюк с карабином на правую проушину двигателя. Слегка подтянуть силовой агрегат с помощью ходового винта, но не поднимать. Снять опору двигателя.

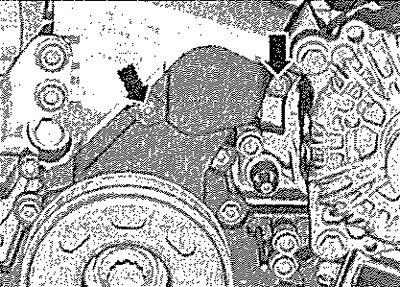

Выкрутить винты -стрелки-.

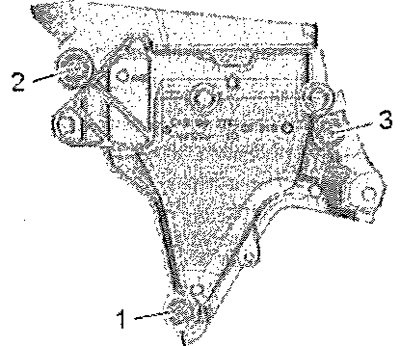

Выкрутить винты -1, 2, 3-.

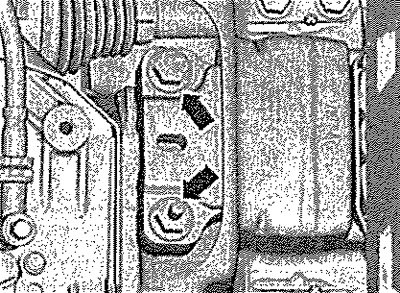

Выкрутить винты -стрелки-. Слегка отжать силовой агрегат влево и снять опору двигателя.
Установка
Установка в обратном порядке.
