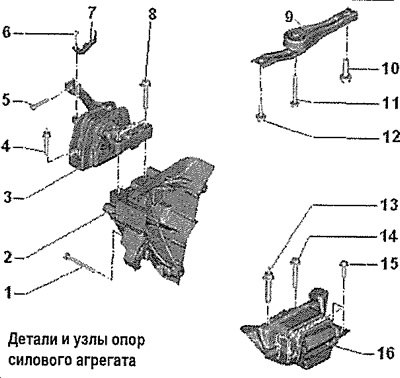

1. 40 Нм и довернуть на 90° (1/4 об.): заменить
2. Кронштейн опоры двигателя
3. Опора двигателя: с кронштейном
4. 40 Нм и довернуть на 90° (1/4 об.): заменить
5. 20 Нм и довернуть на 90° (1/4 об.): заменить
6. 8 Нм
7. Кронштейн
8. 60 Нм и довернуть на 90° (1/4 об.): заменить
[Статья перепечатана отсюда AutoInstruction.ru]
9. Нижняя опора силового агрегата
10. 130 Нм и довернуть на 90° (1/4 об.): заменить
11. 50 Нм и довернуть на 90’ (1/4 об.): заменить
12. 50 Нм и довернуть на 90’ (1/4 об.): заменить
13. 60 Нм и довернуть на 90° (1/4 об.): заменить
14. 60 Нм и довернуть на 90° (1/4 об.): заменить
15. 50 Нм и довернуть на 90° (1/4 об.): заменить
16. Опора КП
Снятие и установка нижней опоры силового агрегата

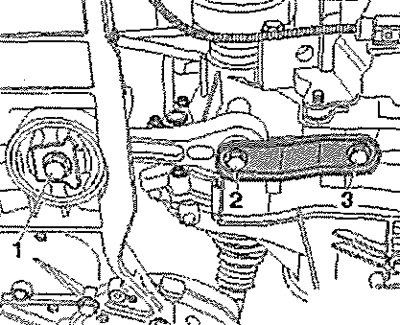

Выкрутить болт -1 -. Выкрутить болты -2- и -3- и снять распорку.
Установка в обратном порядке.
Указание: Необходимо заменить винты/болты, затягиваемые с доворотом на заданный угол.

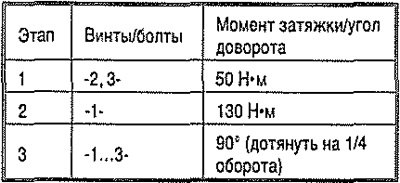

Болты затягивать поэтапно в указанной последовательности.
Регулировка опор силового агрегата

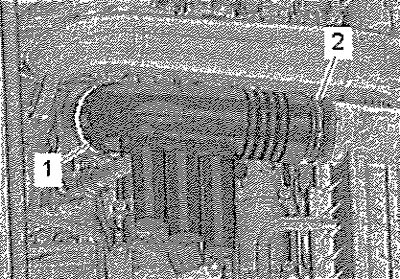

Снять кронштейн АКБ. Ослабить хомуты -1- и -2- и снять воздушную трубу. Снять корпус воздушного фильтра. Снять поводки щёток стеклоочистителя. Снять кожух водоотводящего короба. Снять колпачки резьбовых соединений чашек передних амортизаторных стоек.

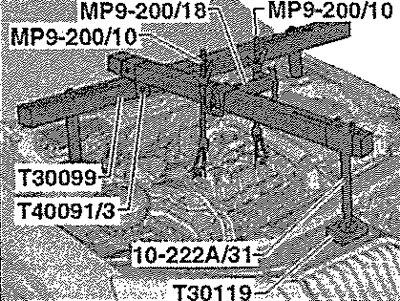

Установить траверсу -Т30099-, как показано на рисунке. Установить карабины на проушины двигателя. Слегка подтянуть силовой агрегат с помощью ходовых винтов, но не поднимать.

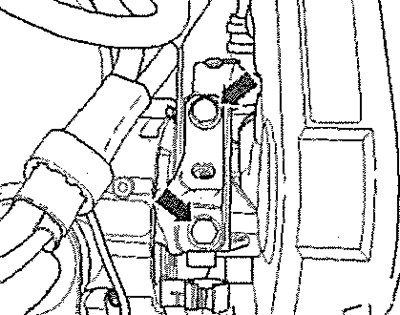

Поочерёдно вывернуть винты -стрелки- опоры двигателя и заменить их, если это не было сделано при установке двигателя. Наживить винты.

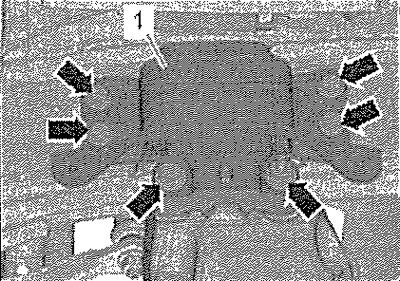

Поочерёдно вывернуть винты -стрелки- опоры КП -1- и заменить их, если это не было сделано при установке двигателя. Наживить винты.

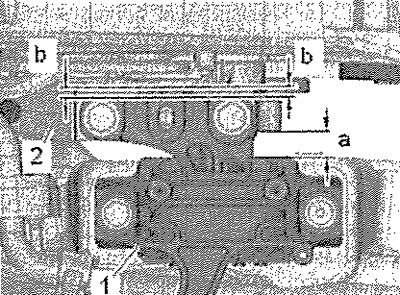

Выровнять силовой агрегат с помощью монтировки так, чтобы соблюдались следующие размеры: между опорой двигателя -2- и кронштейном двигателя -1- должно быть расстояние -а-= 10 мм. Край литого кронштейна опоры двигателя -2- должен быть параллелен консоли -1-. Размер -b- = размер -b-.
Указание: Расстояние -а-= 10 мм можно проверить также с помощью, например, подходящего прутка.

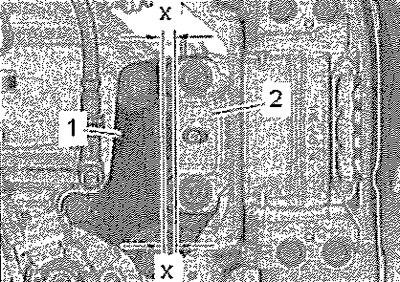

Затянуть болты крепления опор. Обеспечить параллельность кромок консоли -2- и опоры КП -1- со стороны КП. Размер -х- = размер -х-. Затянуть болты крепления опоры КП.
Установка в обратном порядке.
