Указание: В зависимости от исполнения а/м, устанавливаются 3 версии радиатора.

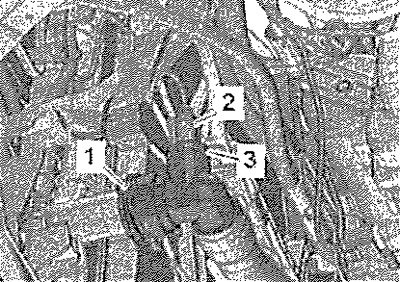

Открыть крышку -стрелка- расширительного бачка. Снять шумоизолирующий кожух. Подставить поддон для крана -VAS 6208-. Отсоединить электрический разъём -2- на датчике температуры ОЖ на выходе из радиатора -G83- -3-. Приподнять крепёжную скобу 1 отсоединить от радиатора левый нижний шланг ОЖ и слить ОЖ.
Атм с радиатором версии 1

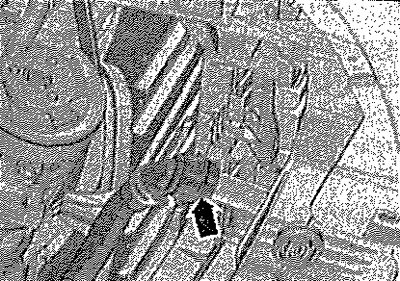

Ослабить крепёжную скобу -стрелка-, отсоединить от радиатора контура охлаждения наддувочного воздуха правый нижний шланг ОЖ и дать вытечь оставшейся ОЖ.
А/м с радиатором охлаждения версий 2 и 3

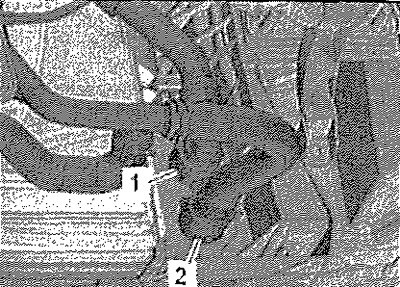

Приподнять зажим -2-, отсоединить шланг ОЖ от радиатора контура охлаждения наддувочного воздуха и слить оставшуюся ОЖ.
Заливка
Подобрать концентрат для ОЖ по Электронному каталогу оригинальных запасных частей „ЕТКА". Смешать в чистой ёмкости концентрат и питьевую воду, соблюдая заданную пропорцию. Подсоединить к радиатору нижний левый шланг системы охлаждения с соединительной муфтой.
А/м с радиатором версии 1
Подсоединить нижний правый шланг к радиатору контура охлаждения наддувочного воздуха -стрелка-.
А/м с радиатором охлаждения версий 2 и 3
Подсоединить нижний правый шланг к радиатору контура охлаждения наддувочного воздуха -2-.
Все

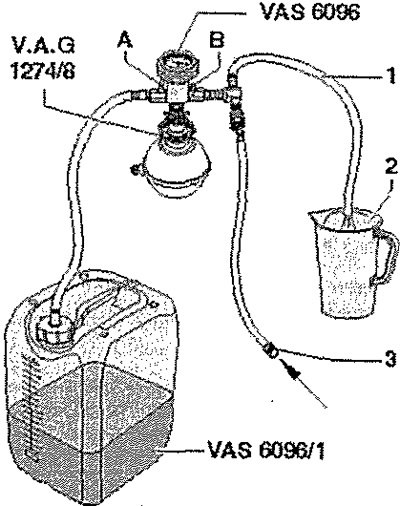

Залить в канистру устройства -VAS 6096-не менее 10 литров ОЖ, предварительно смешанной в правильной пропорции. Установить на расширительном бачке переходник для тестера системы охлаждения -V.A.G 1274/8-. Соединить приспособление для заправки системы охлаждения -VAS 6096- с адаптером -V.A.G 1274/8-. Опустить вентиляционный шланг -1- в подходящую небольшую ёмкость -2-.
Указание: Выводимый из системы воздух захватывает с собой небольшое количество ОЖ, ёмкость необходима для её улавливания.
Закрыть клапаны -А- и -В-, для этого повернуть рычаги перпендикулярно направлению потока жидкости. Шланг -3- подсоединить к источнику сжатого воздуха. Давление: 0,6-1 МПа (6-10 бар) избыточное давление.

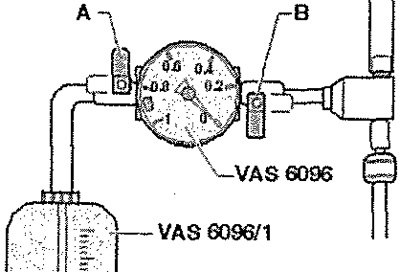

Открыть клапан -В-, для этого повернуть рычаг по направлению движения потока жидкости. В системе охлаждения под действием эжекционного насоса создаётся разрежение. Стрелка прибора должна находиться в зеленой области. Дополнительно на непродолжительное время открыть кран -А-, повернув его рычаг по направлению тока жидкости, чтобы охлаждающая жидкость заполнила шланг резервуара -VAS 6096-. Вновь закрыть кран -А-. Оставить кран -В- открытым ещё на 2 минуты. В системе охлаждения под действием эжекционного насоса вновь образуется разрежение, стрелка прибора должна вновь переместиться в зелёную область. Закрыть клапан -В-. Стрелка прибора по-прежнему должна находиться в зелёной области. Разрежение в системе охлаждения достаточно для последующего заполнения.
Указание: Если стрелка не доходит до зелёной области, повторить процесс. Если разрежение в системе охлаждения не держится, проверить её герметичность.
Отсоединить шланг сжатого воздуха. Открыть кран -А-. За счёт разрежения в систему охлаждения засасывается охлаждающая жидкость из резервуара -VAS 6096-, и таким образом система заполняется. Снять приспособление для заливки ОЖ -VAS 6096- с расширительного бачка.
Долить ОЖ до метки „Мах" на бачке. Установить шумоизолирующий кожух.
Для а/м с автономным отопителем
Включить автономный отопитель примерно на 30 секунд.
Все
Установить температуру на „HI". Отключить компрессор климатической установки, для чего нажать клавишу АС. Светодиод в клавише не должен гореть. Запустить двигатель и оставить его работать на 1500 об/мин в течение не более 2 минут. При работающем двигателе залить ОЖ в расширительный бачок до уровня переливного отверстия. Крышку расширительного бачка заворачивать до срабатывания фиксатора, Оставить двигатель работать на холостом ходу до тех пор, пока два больших шланга ОЖ на радиаторе не нагреются. Выключить двигатель и дать ему остыть. Проверить уровень ОЖ. При холодном двигателе уровень ОЖ должен находиться между отметками „Min" и „Max" Если двигатель прогрет, уровень ОЖ может находиться выше отметки „Max". При необходимости долить ОЖ.
