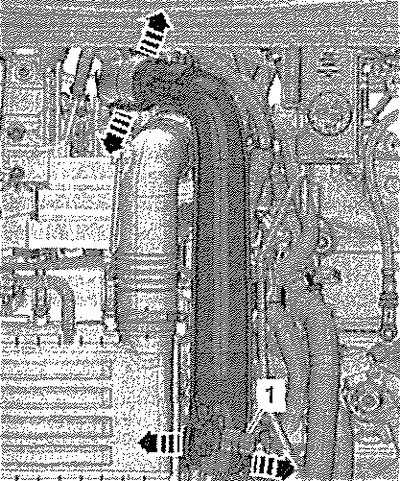

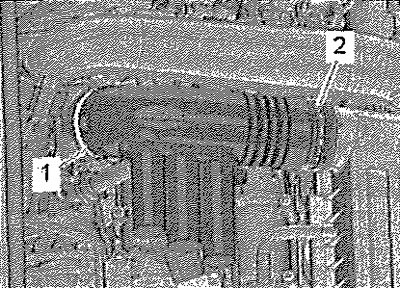

Высвободить воздушные шланги на воздушном патрубке. Отсоединить разъём -1-. 2 Разблокировать фиксаторы -стрелки- и снять воздуховод.
Нажать на фиксаторы и отсоединить шланг -1- для адсорбера. Выкрутить винты -стрелки- и снять шланг системы вентиляции картера.

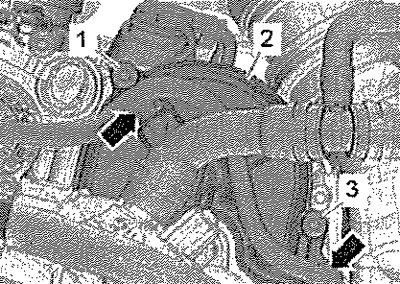

Вывесить жгут проводов -стрелки-. Выкрутить винты -1, 3- и снять защитный кожух -2- зубчатого ремня насоса системы охлаждения.
Вывесить жгут проводов -1- и шланг -2-.
Ослабить хомуты -стрелки- и отсоединить шланги системы охлаждения..

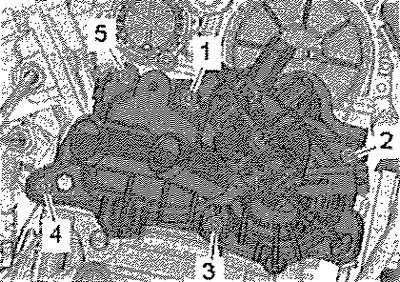

Ослабить и вывернуть болты в последовательности с -5- до -1-. Снять насос ОЖ вместе с зубчатым ремнём. При замене насоса системы охлаждения снять корпус термостатов.
Установка
Указание: Заменить уплотнения -стрелки-. При замене насоса системы охлаждения заменить также и зубчатый ремень. Соединения шлангов закрепить хомутами, соответствующими устанавливаемым на производстве.
Убедиться в правильной посадке -стрелки- уплотнений. Слегка смочить уплотнение насоса охлаждающей жидкостью.
Осторожно! Последующие рабочие шаги по установке насоса системы охлаждения должны обязательно выполняться в приведённой последовательности. В противном случае не будет обеспечено правильное натяжение зубчатого ремня. Рекомендуется последующие рабочие шаги выполнять вдвоём, воспользовавшись помощью второго механика.

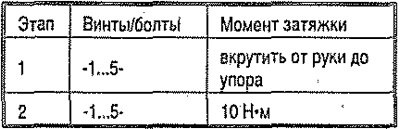

При замене насоса ОЖ заменять также и зубчатый ремень. Установить коленвал в положение ВМТ первого цилиндра. Установить зубчатый ремень посередине, привести насос системы охлаждения в монтажное положение. Установить насос системы охлаждения с винтами крепления на ГБЦ. Притянуть болты в названной последовательности.
Отвернуть все винты на 1 оборот. Установить на насос системы охлаждения динамометрический ключ -VAS 6583- с головкой с внутренним шестигранником на 10 -поз. 6-. Приложить к внутреннему шестиграннику насоса системы охлаждения момент 30 Нм в направлении часовой стрелки с помощью соответствующей головки 10 мм -6- с удлинителем и динамометрического ключа -VAS 6583-. Для удобства динамометрический ключ -VAS 6583- держать вертикально.
Указание: Не держаться за динамометрический ключ другой рукой. Во избежание перетяжки ремня не превышать усилие динамометрического ключа.

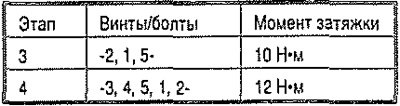

Держать насос системы охлаждения с предварительным натяжением. В это время второй механик предварительно затягивает винты крепления насоса системы охлаждения по часовой стрелке в последовательности справа налево, начиная с винтов -2-, -1 -и -5- 3-й этап моментом 10 Нм. Затем затянуть винты крепления согласно 4-му этапу.
 |
 |
Установка в обратном порядке. Залить ОЖ.
Снятие и установка электрического насоса ОЖ V51-

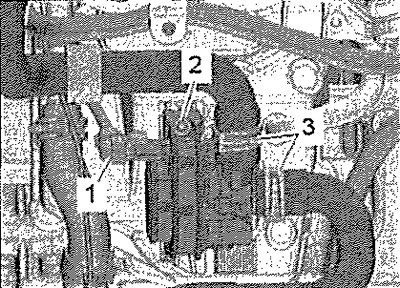

Открыть крышку -стрелка- расширительного бачка. Снять шумоизолирующий кожух. Отсоединить разъём -1-. Подставить поддон для крана -VAS 6208-. Пережать шланги ОЖ у насоса прокачки ОЖ после выкл. двигателя -V51- зажимами -3094-. Ослабить хомуты -3- и отсоединить шланги системы охлаждения. Выкрутить винт -2- и снять насос циркуляции ОЖ после выключения двигателя -V51-.
Установка
Установка в обратном порядке. Все соединения шлангов закрепить хомутами, соответствующими устанавливаемым на производстве. Установить шумоизолирующий кожух. Проверить уровень ОЖ.
Момент затяжки
