Снятие и установка термостата большого контура системы охлаждения
Слить ОЖ. Высвободить воздушные шланги на воздушном патрубке. Отсоединить разъём -1-. Разблокировать фиксаторы -стрелки- и снять воздуховод.
Ослабить хомут -4- и отсоединить шланг системы охлаждения -3-. Выкрутить винты -стрелки- и снять крышку -2- с корпуса термостатов -1-.

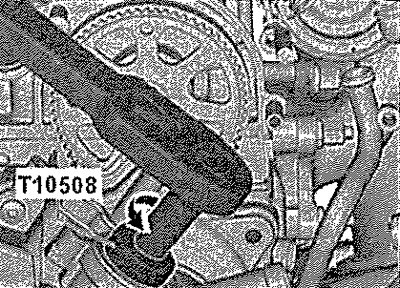

С помощью ключа -Т10508- снять термостат. Слегка нажимая ключом -Т10508- на термостат, повернуть ключ в -направлении стрелки-.
Установка

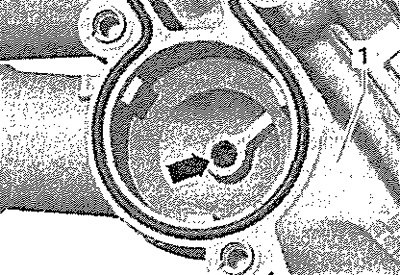

Вставить термостат, при этом центровочный штифт должен войти в отверстие -стрелка-.

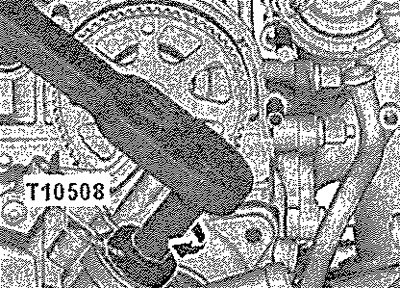

С помощью ключа -Т10508- установить термостат. Слегка нажимая ключом -Т10508- на термостат, повернуть ключ в -направлении стрелки- до упора.
Установка в обратном порядке.
Указание: Заменить прокладку.
Слегка смочить уплотнение охлаждающей жидкостью. Залить ОЖ,
Моменты затяжки
Снятие и установка термостата малого контура системы охлаждения
Снять насос ОЖ. Вывернуть винты в последовательности -F...A-. Отсоединить насос системы охлаждения с корпуса термостатов.
Снять термостат -2- с насоса системы охлаждения -1-.
Установка
Установка в обратном порядке.
Указание: Заменить прокладку.
Слегка смочить уплотнение охлаждающей жидкостью. Установить корпус термостатов на насосе системы охлаждения. Центровочные штифты на термостате должны войти в соответствующие отверстия -стрелки- на насосе системы охлаждения. Затянуть винты корпуса термостатов.
Установить насос ОЖ. Залить ОЖ.
