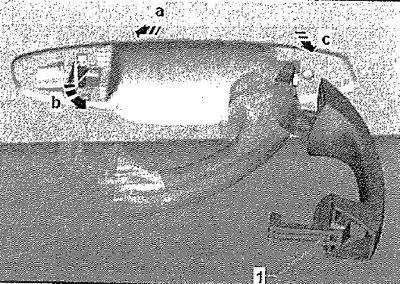

Снятие и установка ручки двери
Снять личинку замка или её крышку. Немного оттянуть ручку -1 -назад -стрелка а- из гнезда в корпусе ручки. Отвести ручку по -стрелке Ь-. Держа ручку под прямым углом к двери -стрелка а-, извлечь её из корпуса -2-.

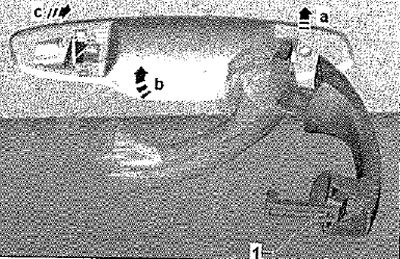

Установка
Вставить ручку двери -1- в правом углу -см. стрелку b- в опорную скобу. Завести ручку -1- в дверь -стрелка b-. С усилием вдавить ручку вперёд -стрелка с- в гнездо корпуса. Установить личинку замка или её крышку. Затем обязательно проверить работу замка при открытой двери.

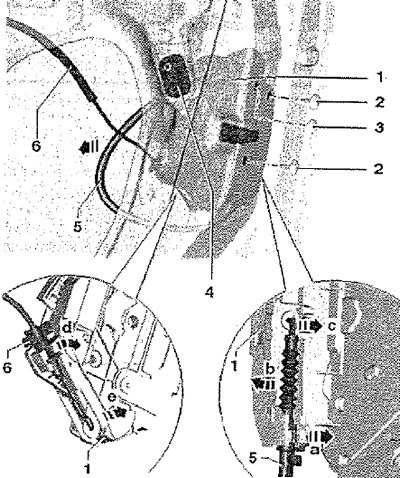

Снятие и установка замка двери
Снять облицовку передней двери. Снять крышку. Поддеть и снять колпачок -3-. Отсоединить разъём -4-. Снять личинку замка. Вывернуть винты -2-. Вынуть из двери замок -1-.
Указание: Если это необходимо для выполнения дальнейших работ, трос можно отсоединить.
Отсоединение троса от опорной скобы
Повернуть трос -5- на 451 и вынуть его из крепления -стрелка а-. Повернуть трос -стрелка b- настолько, чтобы его можно было отцепить от проушины в дверном замке (поз.1) -стрелка с-.
Отсоединение троса от привода внутренней ручки двери
Повернуть трос привода -6- на 45° и вынуть из держателя. Повернуть трос -стрелка d- настолько, чтобы его можно было отцепить от проушины в дверном замке (поз.1) -стрелка е-.
Установка
Установка в обратном порядке. Момент затяжки винтов (поз. 2): 20 Нм. Затем необходимо обязательно проверить работу замка, так как при неправильной установке и фиксации тросов замок может не открыться.
