Снять облицовку передней двери. Снять стекло двери. Снять электродвигатель стеклоподъёмника. Отвернуть гайки -3-. Разблокировать фиксаторы катушки с тросиком -см. стрелки d- и утопить в двери. Стеклоподъёмник -1- утопить в двери и немного повернуть в направлении -стрелки а-. Вынуть стеклоподъёмник через проем в двери -стрелка b- и -стрелка с-.
Установка
Завести стеклоподъёмник -2- через проем в двери -стрелка а-. Подвести стеклоподъёмник к его месту установки -стрелка b-. Просунуть через двери резьбовые шпильки стеклоподъёмника -стрелка с- и затянуть гайки -4-. Момент затяжки: 8 Нм. Вставить барабан -1- в отверстия двери до фиксации защёлок -стрелка d-.
Снятие и установка направляющей стекла
Указание: При демонтаже не перегибать уплотнитель стекла!

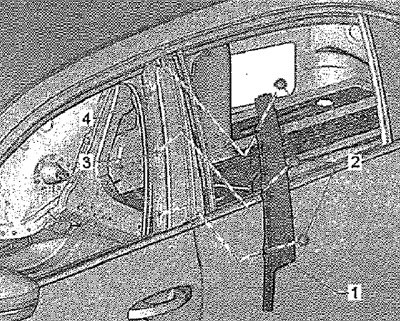

Снять наружное зеркало. Опустить стекло двери в крайнее нижнее положение. Отсоединить направляющую стекла от стойки и вывернуть винты -2-.
Снять облицовку стойки В -1-.
Изнутри отвести рабочую кромку направляющей стекла -1- от фланца двери. Равномерно отсоединить направляющую стекла -1- от фланца двери по всему периметру -стрелка а-. Вынуть направляющую стекла -1- из креплений -стрелки b-.
Установка
(Смотрите источник на портале: «AutoInstruction»)
Вставить направляющую стекла в крепления -стрелка а-. Равномерно прижать направляющую стекла по всему периметру к фланцу двери -3-. Изнутри прижать направляющую стекла к фланцу двери -3-. Отсоединить направляющую стекла в полости стойки. Установить облицовку стойки -1- и ввернуть винты -2- (2,5 Нм). Прижать направляющую стекла к фланцу двери в полости стойки.
Указание: При монтаже направляющей стекла следить за равномерной посадкой (шум ветра).
