1. Дверь
2. Винт с внутренним многогранником: 40 Нм
3. Петля двери: верхняя часть петли соединена с нижней при помощи винта -4-; петля является разъёмной
4. Винт: для снятия двери этот винт нужно вывернуть из дверной петли; 23 Нм
5. Винт с внутренним многогранником: устанавливается со стороны салона. Снять нижнюю облицовку со стойки В; 25 Нм.
6. Петля двери: нижняя часть петли соединена с верхней при помощи винта -4-; петля является разъёмной
7. Винт с внутренним многогранником: 25 Нм.
8. Винт: 30 Нм; для снятия двери этот винт нужно вывернуть
9. Ограничитель открывания двери
10. Винт: 9 Нм. Для фиксатора двери.
11. Винт с внутренним многогранником; устанавливается со стороны салона; 25 Нм.
12. Петля двери: нижняя часть петли соединена с верхней при помощи винта -16-; петля является разъёмной
13. Винт с внутренним многогранником: 25 Нм.
14. Винт с внутренним многогранником: 40 Нм
15. Петля двери: верхняя часть петли соединена с нижней при помощи винта -16-; петля является разъёмной
16. Винт: 23 Нм; для снятия двери этот винт нужно вывернуть из оси петли

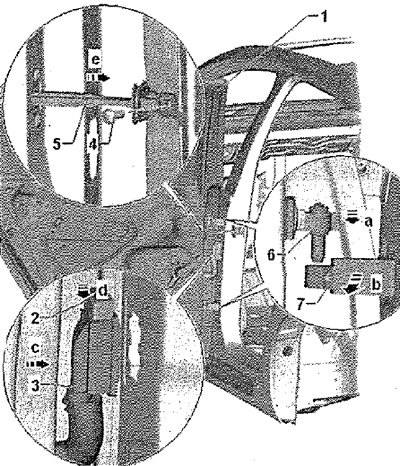

Вставить клин -Т10383/1 - между манжетой -3- и фиксатором -2-, -стрелка а-. Поднять фиксатор -2- клином -Т10383/1- вверх -стрелка b- и отсоединить разъём. Ослабить на петлях винты -7- -стрелка е-. Вывернуть винты -4- ограничителя хода двери -5-. Сдвинуть ограничитель хода двери -6- по -стрелке d- внутрь. Вынуть дверь -1- по -стрелке f- из петель.
Установка
Установка в обратном порядке. Момент затяжки винтов (поз. 7): 23 Нм. Момент затяжки винтов (поз. 4): 30 Нм. Выставить зазоры по периметру передней двери.
