1. Дверь
2. Неподвижная гайка
3. Липкая подушечка
4. Наружный уплотнитель двери
5. Крышка
6. Внутренний уплотнитель паза стекла
7. Наружный уплотнитель паза стекла
8. Деталь из пеноматериала
9. Направляющая стекла
Снятие и установка крышки двери

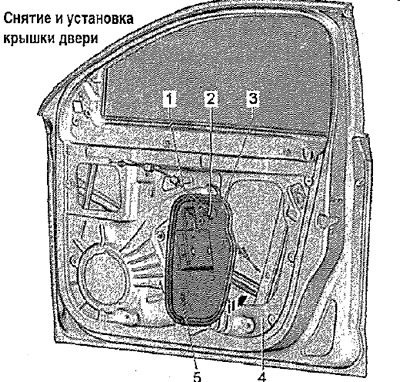

Снять облицовку передней двери. Приподнять крышку -3- в нижней части. Потянуть щиток -3- вниз и вынуть из двери -4-.
Указание: Если это необходимо для дальнейших работ, вытянуть из крышки -3- трос -Р с втулкой -2-.
Установка в обратном порядке.
Снятие и установка ограничителя открывания двери

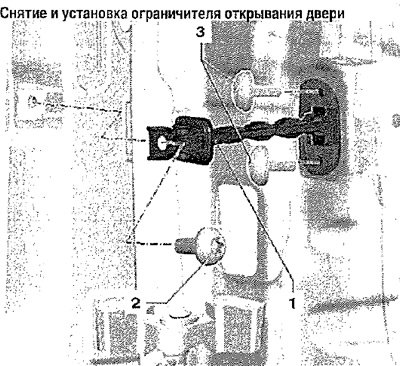

Снять облицовку передней двери. Вывернуть винт -2- на стойке А. Вывернуть винты -3-. Снять пластмассовую крышку над динамиком и вывести ограничитель хода двери -1-. Вынуть ограничитель хода двери через образовавшееся отверстие.
 |
 |
Установка
Вставить ограничитель хода двери в закрывающееся крышкой отверстие. Ввернуть винты -3-, момент затяжки 9 Нм. Ввернуть винт -2-, момент затяжки 30 Нм. Установить пластмассовую крышку над динамиком. Установить облицовку передней двери.
Снятие и установка скобы замка

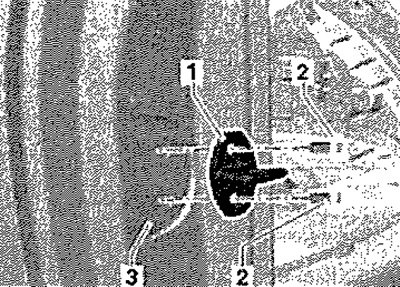

Вывернуть винты -2- и снять запорную скобу -1-.
Установка
Установить запорную скобу -1- на стойку В -3- и затянуть винты -2-, момент затяжки: 25 Нм. Отрегулировать запорную скобу.
