Снятие и установка крышки личинки замка передней двери
Указание: При снятии защитной накладки цилиндра замка отвёртку нельзя ни крутить, ни подцеплять отвёрткой.

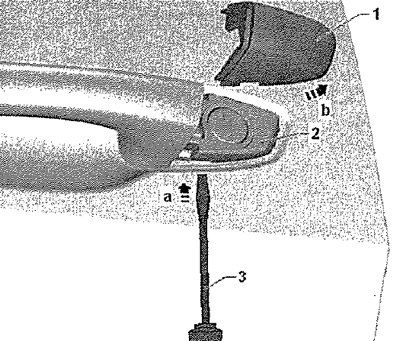

Снять ручку двери. Вставить тонкую отвёртку -3- с лёгким усилием -стрелка а- в отверстие на нижней стороне крышки личинки замка. Оттянуть защитную накладку цилиндра замка -1- вместе с отвёрткой на нижней стороне от двери -см. стрелку b-. Снять крышку с личинки замка, сдвинув вверх.
Установка

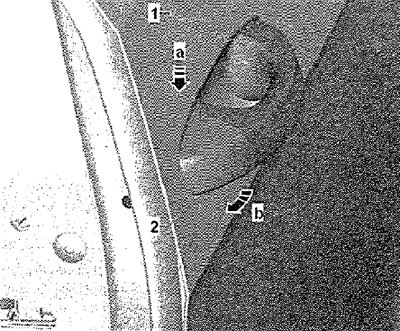

Снять ручку двери -1-. Приставить крышку -2- сверху, немного отклонив от вертикали, стрелка а- к личинке замка. Прижать защитную накладку цилиндра замка -2- к двери -см. стрелку b- так, чтобы защитная накладка зафиксировалась на цилиндре замка.
Снятие и установка личинки замка
Указание: Личинка замка имеется только у двери водителя.

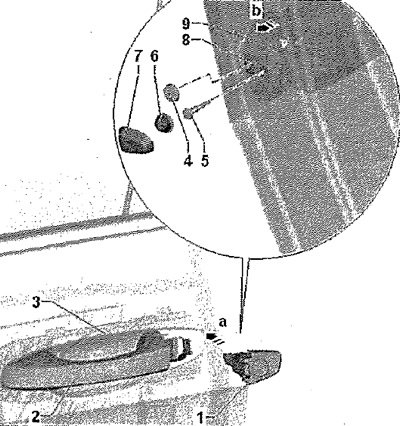

Защитная накладка цилиндра замка снята. Снять крышки -4 и 6- или крышку -7-. Вывернуть винт -5-. Вывернуть винт -8- до упора так, чтобы он освободил личинку замка. Снять ручку двери -2-. Извлечь корпус личинки замка -1- под прямым углом -стрелка b- к двери из корпуса ручки -3-.
Установка
(Первоисточник расположен на портале: Autoinstruction)
Снять ручку двери -2- -стрелка а-. Вставить корпус личинки замка -1- под прямым углом -стрелка b- к двери в корпус ручки -3-. Ввернуть винты -5 и 8- в корпус ручки. Момент затяжки винтов -5 и 8- (2,2 Нм).
Указание: Во время сборки прижимать корпус личинки замка к наружной панели двери.
Установка в обратном порядке. Затем обязательно проверить работу замка при открытой двери.
