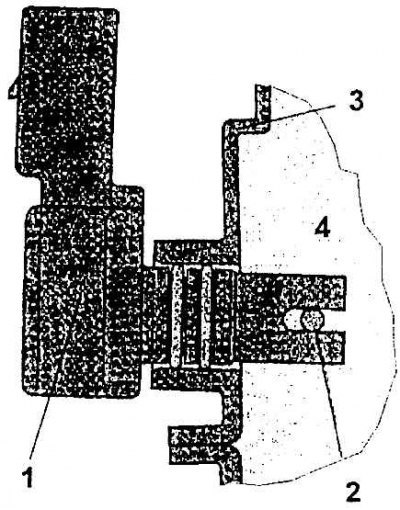

Комбинированный датчик температуры и давления поступающего воздуха (монтаж на впускном трубопроводе)
1– узел датчика давления; 2 – датчик температуры поступающего воздуха; 3 – впускной трубопровод; 4 – поступающий воздух
Комбинированный датчик установлен прямо на впускном трубопроводе, и элементы датчиков находятся в нем. Оба сигнала поступают в УУ и составляют исходную информацию для расчета количества засасываемого воздуха. На основе указанной информации и информации от датчика Холла далее рассчитывается продолжительность впрыскивания и момент зажигания.
В отсутствие информации от комбинированного датчика (давление, температура) УУ рассчитывает продолжительность впрыскивания, и момент зажигания по сигналу потенциометра дроссельной заслонки; вместо отсутствующей информации о температуре УУ подставляет 45°С. Диагностика контролирует оба выходных сигнала.
