Снятие и установка топливного насоса (Renault Symbol II)

Снятие

• сбросьте давление в системе питания;
• снимите провод с отрицательный клеммы аккумуляторной батареи;
• поднимите заднее сиденье;
• снимите металлическую заглушку лючка в заднем полу для получения доступа к крышке насоса;

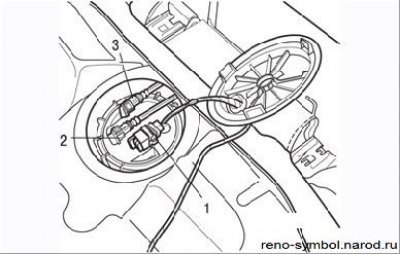

Рисунок 3.97. Крышка топливного насоса: 1 – контактный разъем; 2 – трубопровод подачи топлива; 3 – сливной трубопровод

• отсоедините электроразъем (Рисунок 3.97);
• отсоедините быстросъемный штуцер трубопровода подачи топлива (зеленого цвета);
• отсоедините быстросъемный штуцер сливного трубопровода (красного цвета). Заглушите отверстия для предотвращения попадания грязи;

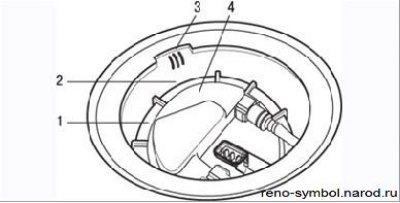

Рисунок 3.98. Маркировка крышки топливного насоса: 1 – круглая гайка крепления топливного насоса; 2 – метка на круглой гайке; 3 – три риски на топливном баке; 4 – метка на крышке топливного насоса

• зафиксируйте маркировку для совмещения элементов узла (Рисунок 3.98). Обопритесь отверткой с широким шлицем о выступ круглой гайки и, слегка ударяя по ней молотком, строньте гайку с места, а затем отверните ее вручную;

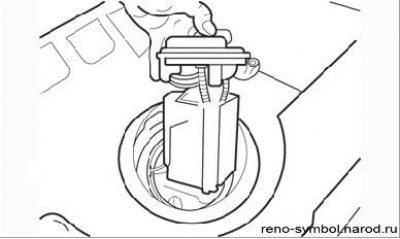

Рисунок 3.99. Извлечение топливного насоса из топливного бака

• осторожно извлеките из бака топливный насос и датчик уровня в сборе (Рисунок 3.99);
• осмотрите уплотнительную прокладку. Если она без дефектов, ее можно использовать повторно.

Примечание. В том случае, когда между снятием и установкой этого узла должно пройти несколько часов, заверните гайку на баке во избежание деформации.

Установка

• очистите при необходимости сетку топливоприемника;
• установите на верхнюю часть топливного бака уплотнительную прокладку;
• аккуратно поместите насос в бак;
• совместите метки, как указано на Рисунке 3.99, и установите круглую гайку. Надежно затяните ее и убедитесь в совмещении меток;
• защелкните штуцера трубопроводов;
• соедините контактный разъем;
• установите заглушку лючка;
• выполните остальные операции в порядке, обратном снятию.
