Снятие
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- поднимите переднюю часть автомобиля и установите под кузов страховочные опоры;
- снимите правое переднее колесо и грязезащитный щиток (брызговик);

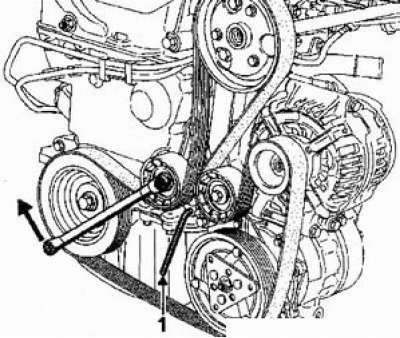

- снимите ремень привода вспомогательных агрегатов. Снимите ремень при помощи шестигранного гаечного ключа (1). который служит для блокировки натяжного ролика после его перемещения;
- пережмите подводящий шланг струбциной, установив ее как можно ближе к насосу, чтобы уменьшить утечку рабочей жидкости; (Приготовьтесь собрать пролитую жидкость);
Внимание! Под насосом усилителя рулевого управления установлен генератор. Не допускайте попадания на генератор рабочей жидкости

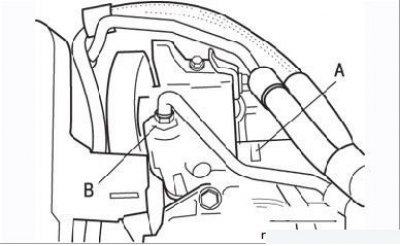

Рисунок 6.22. Отсоединение подводящего шланга (А) и трубопровода (В) от насоса гидроусилителя рулевого управления
- ослабьте хомут на шланге и отсоедините шланг от задней части насоса (Рисунок 6.22);
- ослабьте штуцер соединения и отведите от насоса трубопровод высокого давления, примите меры для предотвращения попадания рабочей жидкости на генератор;
- отсоедините контактный разъем датчика давления в системе рулевого гидроусилителя;
- отверните три болта крепления шкива насоса;

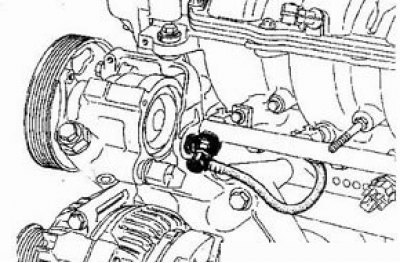

- отсоедините трубопровод от топливораспределительной рампы;

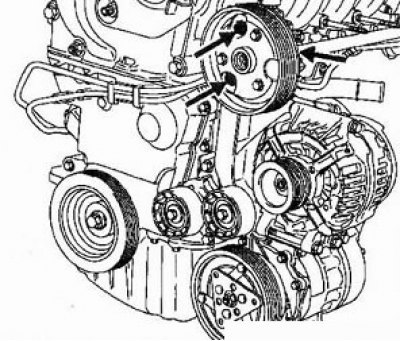

- выверните три болта крепления насоса к кронштейну ...

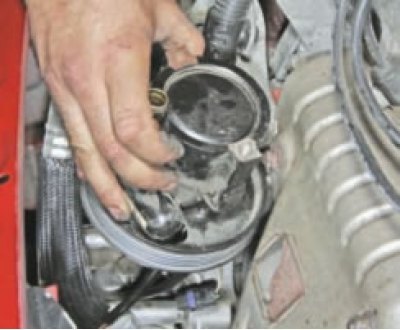

- ...и снимите насос.
Установка
Установка проводится в порядке, обратном снятию. Обратите внимание на следующее:
- замените новым уплотнительное кольцо штуцера трубопровода высокого давления;
- установите новый червячный хомут на подводящий шланг;
- долейте рабочую жидкость в резервный бачок и при работе двигателя удалите воздух из системы гидроусилителя рулевого управления, поворачивая рулевое колесо из одного крайнего положения в другое. При необходимости долейте рабочую жидкость в резервный бачок.
Замена ступицы насоса усилителя рулевого управления
Специальный инструмент:
- Съемник подшипника коробки дифференциала — Т.Аг. 1094
- Приспособление для установки шкива — Dir. 1083-01
1. Зажмите насос в тисках на верстаке.

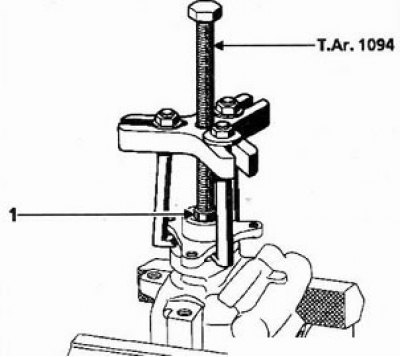

2. Установите приспособление Т.Аг. 1094 и спрессуйте ступицу.
Примечание. Установите болт (1) между валиком насоса и нажимным болтом приспособления Т.Аг. 1094.
3. Установите ступицу (новую) и напрессуйте ее с помощью приспособления Dir. 1083-01. Для облегчения установки предварительно нанесите на ступицу тонкий слой универсальной смазки.

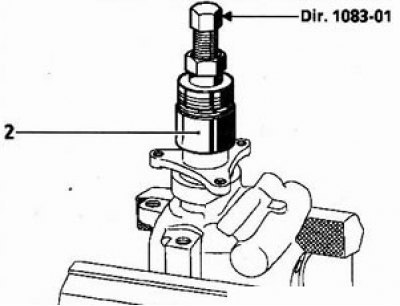

Примечание. Поместите между приспособлением Dir. 1083-01 и ступицей втулку (2) толщиной примерно 25 мм.

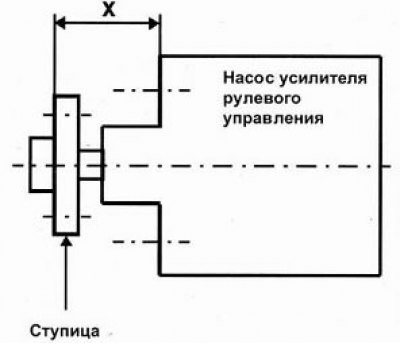

При напрессовке соблюдайте размер:
- X — 34,3 мм
