Рисунок 6.30. Углы установки передних колес
Углы установки передних колес показаны на Рисунке 6.30.
Угол продольного наклона оси поворота
Ось поворота – воображаемая линия, проведенная через ось стойки амортизатора передней подвески и продолженная до контакта с дорогой.
Указанный угол измеряется между вертикалью и осью поворота. Угол считается положительным, если ось поворота наклонена назад от верхней части вертикали. Этот угол в эксплуатации не регулируется. Значение его может быть замерено на специальном стенде и играет роль при восстановлении элементов подвески или кузова после аварии.
Угол развала
Это угол между вертикалью и плоскостью вращения колеса, если смотреть спереди автомобиля.
Угол считается положительным, если плоскость вращения колеса отклонена наружу от вертикали, и отрицательным, если плоскость вращения колеса отклонена внутрь вертикали.
Угол развала колес не регулируется, его дают для справки при восстановлении кинематики передних колес в результате аварии.
Угол поперечного наклона оси поворота
Это угол между осью поворота и вертикалью, проведенной через ось колеса и пятно контакта колеса с дорогой.
Угол не регулируется, приводится для справки в случае восстановления кинематики передних колес в результате аварии.
Схождение
Это разница расстояний между ободьями колес в их передней и задней частях, замеренных на высоте ступиц. Если расстояние впереди меньше, схождение считается положительным, и наоборот. Схождение измеряется в миллиметрах или градусах, если принять за ноль центральную осевую линию автомобиля. Схождение регулируется отворачиванием или заворачиванием рулевых наконечников, что изменяет общую длину рулевых тяг.
Проверка углов установки передних колес
Проверка углов установки передних колес – точная и сложная операция, практически недоступная автовладельцу для самостоятельного выполнения. В автоцентрах для проверки и регулировки применяются сложные оптические стенды, способные с большой точностью выполнить эту работу.
Углы установки колес, отличающиеся от рекомендованных фирмой Renault, приводят к ухудшению управляемости, устойчивости автомобиля и повышенному износу протектора колес.
Рекомендуется регулярно, а после работы с подвеской или рулевым управлением обязательно проводить проверку и регулировку углов установки передних колес.
Для справки в табл. 6.1 приведены контрольные значения углов установки передних колес в зависимости от дорожного просвета.

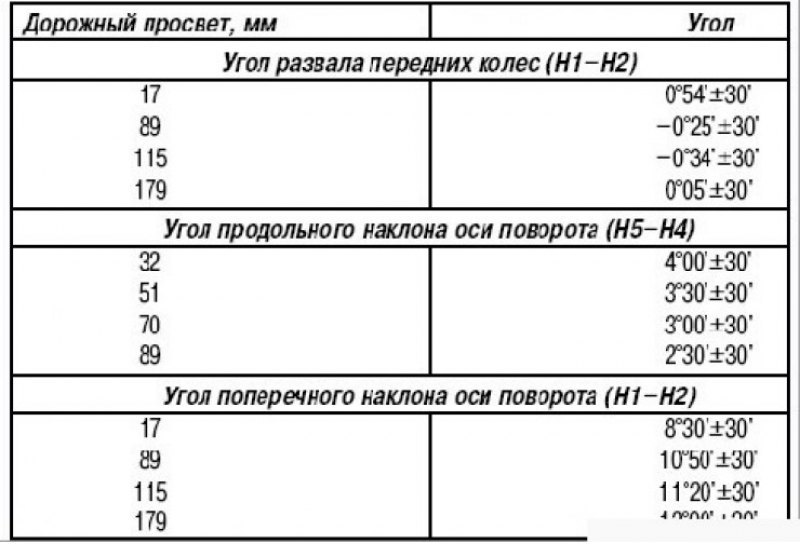

Таблица 6.1. Углы установки передних колес в зависимости от дорожного просвета
Допустимая разница углов между правым и левым колесом не более 1°.
Угол схождения (мм) передних колес 0°16'±20', или (1,6±2,0) мм.
