На левом приводном валу установлены:
- снаружи ШРУС типа GE 86;
- внутри ШРУС типа GL 69.
На правом приводном валу установлены:
- снаружи ШРУС типа GE 86;
- внутри ШРУС типа RC 462.
Рис. 4.50. Шарнир равных угловых скоростей типа GE 86: 1 – корпус наружного шарнира; 2 – зубчатый диск ABS; 3 – трехшиповик; 4 – стопор; 5 – хомуты; 6 – термопластичный чехол; 7 – приводной вал; 8 – толкатель; 9 – прокладка; 10 – пружины

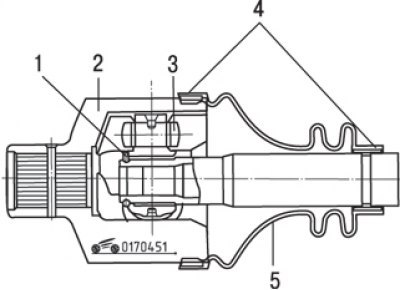

Рис. 4.51. Шарнир равных угловых скоростей RC 462 («трипод»): 1 – стопорное кольцо; 2 – корпус шарнира; 3 – трехшиповик; 4 – хомуты; 5 – гофрированный чехол
Изображения ШРУСов даны на рис. 4.50, 4.51, 4.52.

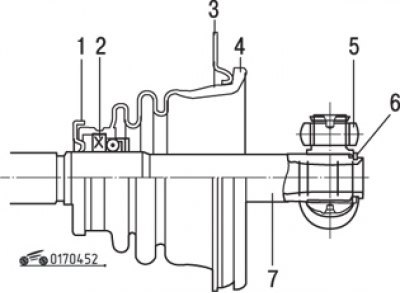

Рис. 4.52. Шарнир равных угловых скоростей типа GL 69 («трипод»): 1 – грязезащитное кольцо; 2 – опорное кольцо; 3 – держатель; 4 – гофрированный чехол; 5 – трехшиповик; 6 – стопорное кольцо; 7 – приводной вал
