Внимание! Перед выполнением любых работ присоедините прибор послепродажной диагностики, установите связь с ЭБУ системы впрыска и убедитесь, что топливораспределительная рампа не находится под давлением.
Примите меры предосторожности от возможных ожогов горячим топливом.
Снятие
Отсоедините аккумуляторную батарею.
Установите на двигателе опорную перекладину для вывешивания Mot. 1453.
Установите коленчатый вал в положение ВМТ поршня 1-го цилиндра и заблокируйте вал фиксатором Mot. 1054.

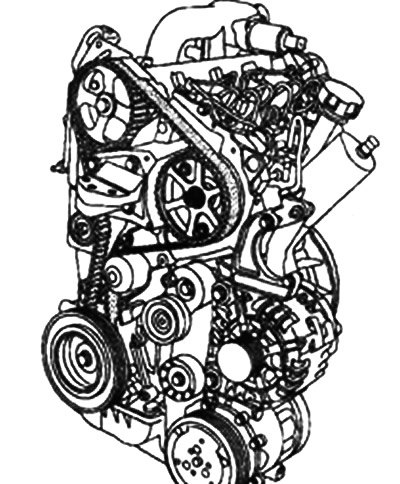

Снимите:
- правое переднее колесо и грязезащитный щиток;
- маятниковую подвеску;
- крышку привода механизма газораспределения;
- установите топливопровод высокого давления с помощью приспособления Mot. 1383;
- рампу.
Заглушите отверстия защитными пробками.
Отсоедините от ТНВД возвратный трубопровод и заглушите отверстия защитными пробками.
Снимите задний кронштейн креп ление помпы ТНВД.

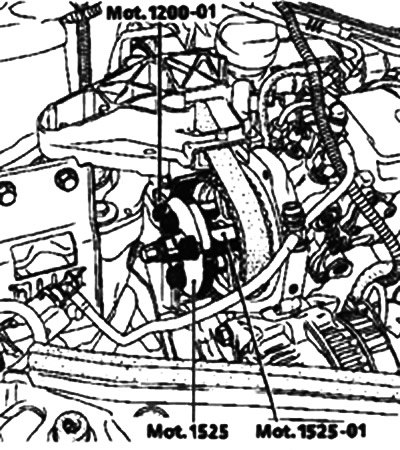

Установите на шкив приспособление Mot. 1200-01.
Отверните гайку шестерни насоса высокого давления.
Установите съемник Mot. 1525 с переходником Mot. 1525-01 на шкив ТНВД и спрессуйте узел шкива.

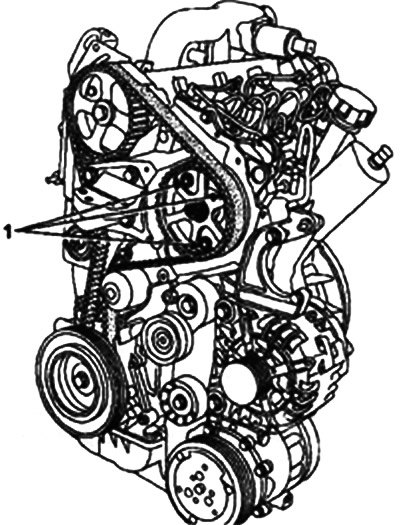

Отверните гайки крепления ТНВД, удерживая болты 1.
Установка
Установка производится в порядке, обратном снятию.
Примечание. Следите за тем, чтобы не нагружать топливопровод высокого давления.

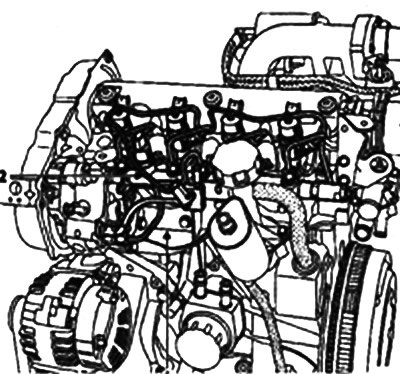

Наверните гайки крепления топливопроводов высокого давления к ТНВД и форсункам, затем со стороны рампы. Затяните гайки указанным моментом в том же порядке. что и при предварительной затяжке.
Затяните болты крепления топливораспределительной рампы высокого давления.
При каждом снятии ТНВД трубопровод возврата топлива 2 подлежит обязательной замене.
Установите:
- маятниковую подвеску;
- задний кронштейн крепления 1 ТНВД.
Затяните вначале болты крепления к головке блока цилиндров, затем болт крепления к рампе.
Для ТНВД СРЗ
Заполните систему топливом при помощи ручного подкачивающего насоса.
После выполнения любых работ убедитесь в отсутствии подтекания топлива. Дайте двигателю поработать на холостом ходу до включения электровентилятора системы охлаждения, после чего несколько раз увеличьте обороты двигателя на холостом ходу.
Для ТНВД СР1
Заполните систему топливом:
- закройте кран (R);
- включите насос низкого давления, несколько раз установив карточку в считывающем устройстве во 2-е фиксированное положение;
- запустите двигатель;
- откройте кран (R) (в открытом положении крана две цветные метки на нем совмещаются).
Примечание. На некоторых автомобилях этот кран отсутствует. В этом случае операции перезаправки топливной системы не выполняются.
После выполнения любых работ убедитесь в отсутствии подтекания топлива. Дайте двигателю поработать на холостом ходу до включения электровентилятора системы охлаждения, после чего несколько раз увеличьте обороты двигателя на холостом ходу.
