Проверка низкого давления (создаваемого подкачивающим насосом)

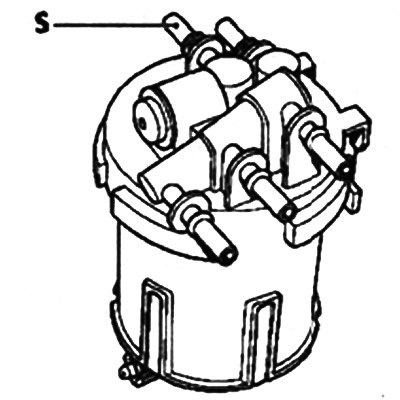

Присоедините тройник Mot. 1311 -08 для присоединения контрольного манометра Mot. 1311-01 или Mot. 1328 для замера давления на выходе (S) топливного фильтра или входе насоса высокого давления.
Включите топливный насос низкого давления с помощью прибора диагностики или прямой подачей напряжения питания (при каждой установки карточки в считывающем устройстве во 2-е фиксированное положение насос низкого давления включается на 30 с).
Проверьте по манометру давление, которое должно быть в пределах 2,5-4 бар.
Проверка подачи топлива (подкачивающим насосом)
Оригинал можно просмотреть на сайте: www.AutoInstruction.ru
Включите подкачивающий насос, сливая топливо в мензурку емкостью 2000 мл. Для включения насоса установите карточку в считывающем устройстве во 2-е фиксированное положение. Насос будет работать в течение 30 с, если при этом не производится запуск двигателя.
Замеренная производительность насоса должна быть в пределах 80-100 л/ч, не менее.
Внимание! Проверка давления и производительности ТНВД запрещена.
