Снятие

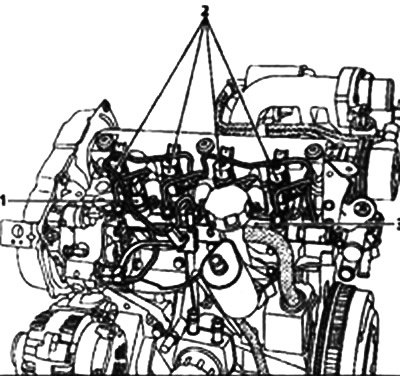

Отсоедините:
- аккумуляторную батарею;
- датчик давления топлива 1;
- форсунки 2;
- датчика положения распределительного вала.
Отсоедините от рампы топливопроводы высокого давления, отвернув штуцеры.
Заглушите отверстия заглушками.
Осторожно снимите топливораспределительную рампу 3.
Установка
Установите на место топливораспределительную рампу и заверните вручную болты ее крепления (при этом рампа должна оказаться в «плавающем» положении).
Заверните вручную штуцеры всех трубопроводов высокого давления (со стороны форсунки, ТНВД, затем со стороны рампы).

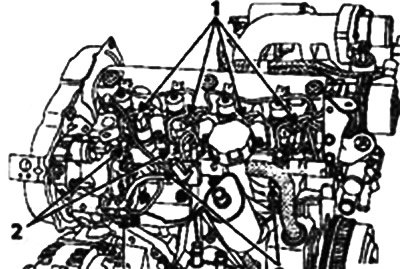

Затяните все штуцера топливопроводов высокого давления (со стороны форсунки 1, ТНВД 4, затем со стороны топливораспределительной рампы 2.
Затяните все болты крепления рампы 3.

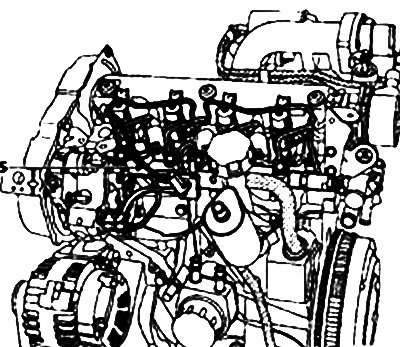

Примечание. При каждом снятии рампы необходимо заменить присоединенный к форсункам топливопровод возврата топлива 5.
Заполните систему топливом при помощи ручного подкачивающего насоса.
После выполнения любых работ убедитесь в отсутствии подтекания топлива. Дайте двигателю поработать на холостом ходу до включения электровентилятора системы охлаждения, после чего несколько раз увеличьте обороты двигателя на холостом ходу.
