Регулировки рычага управления
В. Винт регулировки оборотов холостого хода; С. Винт дозировки топлива
Внимание! Описываемая регулировка относится только к топливному насосу Bosch. Топливный насос Lucas не требует регулировки, т.к. управляется электронной системой ECU.
Т.к. обычный тип тахометра, который работает от импульсов системы зажигания, не может применяться на дизельных двигателях, на них устанавливается диагностический разъем для подключения специального измерительного оборудования, не доступного в домашних условиях. В случае, если обороты холостого хода отличаются от требуемых, необходимо использовать специальный тахометр или обратиться на станцию Peugeot.
Регулировка троса акселератора
1. Перед регулировкой прогрейте двигатель до нормальной рабочей температуры, чтобы вентилятор радиатора включился как минимум два раза.
2. Проверьте регулировку троса акселератора следующим образом.

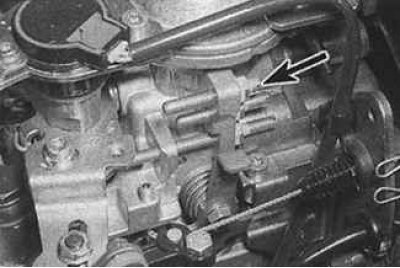

3. Рычаг на топливном насосе должен входить в контакт с винтом регулировки максимальных оборотов (указан стрелкой), в противном случае снимите регулировочный зажим троса акселератора и установите его в требуемую канавку для обеспечения нормального натяжения троса акселератора.
4. Снимите трос акселератора и проверьте, что рычаг управления находится в контакте с винтом дозировки топлива.
Регулировка оборотов холостого хода
1. Ослабьте контргайку и отвинтите винт дозировки топлива, пока он не отойдет от рычага управления.
2. Ослабьте контргайку и поворачивайте винт регулировки оборотов холостого хода до установки требуемого числа оборотов двигателя. Затяните контргайку.
Регулировка дозировки топлива
1. Вставьте прокладку или лезвие щупа толщиной 1 мм между рычагом управления насоса и винтом регулировки дозировки топлива.
2. Запустите двигатель в режиме холостого хода. Обороты двигателя должны соответствовать требуемым значениям.
3. При необходимости ослабьте контргайку и установите винтом регулировки дозировки топлива требуемые обороты двигателя. Повторно затяните контргайку.
4. Удалите прокладку или лезвие щупа и проверьте обороты холостого хода.
Регулировка ускоренного холостого хода

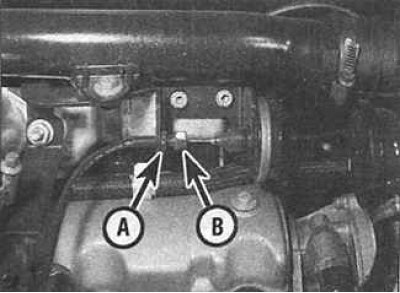

1. Выключите двигатель и проверьте, что рычаг находится в контакте с винтом регулировки. Если необходимо, ослабьте контргайку и переместите гайку (В) троса регулятора увеличения оборотов холостого хода. Затяните контргайку (А).
2. Снимите вакуумный шланг с диафрагмы управления увеличением оборотов холостого хода и запустите двигатель. Проверьте, чтобы двигатель работал на повышенных оборотах холостого хода. При необходимости ослабьте контргайку и переместите гайку троса регулятора увеличения оборотов холостого хода. Затяните контргайку. Выключите двигатель и повторно соедините вакуумный шланг с диафрагмой.
3. В завершение отключите тахометр.
4. Если регулировки по увеличению оборотов холостого хода выполнены, отрегулируйте амортизатор.
Регулировка амортизатора

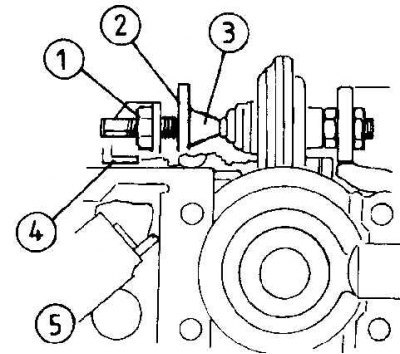

Элементы регулировки топливного насоса высокого давления Bosch
1. Контргайка; 2. Прокладка; 3. Стержень; 4. Регулировочный винт; 5. Рычаг управления насосом
1. Выполните все регулировки, описанные выше.
2. Ослабьте контргайку и отвинтите винт регулировки амортизатора рычага управления, расположенный на задней части рычага, и вставьте прокладку или лезвие щупа толщиной 1,0 мм между стержнем амортизатора и регулировочным винтом (см. рис. Элементы регулировки топливного насоса высокого давления Bosch).
3. Вращая регулировочный винт, установите такой зазор, чтобы лезвие щупа могло легко перемещаться между стержнем амортизатора и винтом. Затяните контргайку.
