Внимание! При снятии клапана соблюдайте осторожность, чтобы в топливный насос не попала грязь.
Внимание! Описываемая операция относится только к топливному насосу Bosch.
Электромагнитный клапан остановки двигателя расположен на торце топливного насоса высокого давления.
Его задача состоит в том, чтобы прекратить подачу топлива при выключении зажигания. В случае, если происходит разрыв электрической цепи в клапане или питающих проводах, невозможно будет запустить двигатель, поскольку топливо не будет поступать к форсункам. То же самое произойдет, если плунжер электромагнитного клапана заклинит в режиме остановки двигателя (клапан закрыт). Если плунжер электромагнитного клапана заклинит в открытом положении, двигатель невозможно будет остановить при выключении зажигания.
Если вышла из строя обмотка электромагнитного клапана и двигатель невозможно запустить, можно произвести следующий временный ремонт, сняв клапан и установив его обратно без плунжера и пружины. Двигатель теперь можно запускать в обычном режиме, а выключать, используя рычаг ручной остановки двигателя на топливном насосе высокого давления.
Снятие
1. Отсоедините отрицательную клемму аккумулятора.

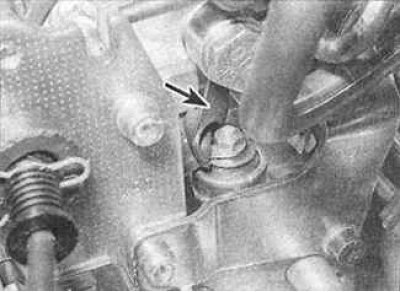

2. Снимите резиновый чехол, затем отвинтите гайку и снимите провод с электромагнитного клапана (указан стрелкой).
3. Тщательно очистите место вокруг электромагнитного клапана, затем отвинтите и извлеките электромагнитный клапан с кольцевым уплотнением.
Установка
Установка производится в последовательности, обратной снятию.
