Шестерни и валы коробки передач
В черных кружках даны номера передач отдельных шестерен (AR – задняя передача).
1 – первичный вал, 2 – вторичный вал, 3 – ось задней передачи, 4 – шестерня задней передачи, 5 – подшипники, 6 – фиксирующее кольцо, 7 – опорный игольчатый подшипник

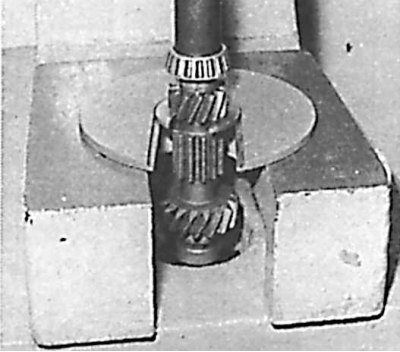

1. На прессе снять с первичного вала узел подшипник-шестерня 4 передачи, синхронизатор и шестерню 3 передачи (обозначить положение скользящей муфты относительно ступицы).
2. Заменить подшипник и на прессе, применяя приспособление 80317 F, опорную плиту 8013 Т-В3 и В4 или специальный съемник Facom U 53 T2 или другой подобный, установить подшипник на вал.

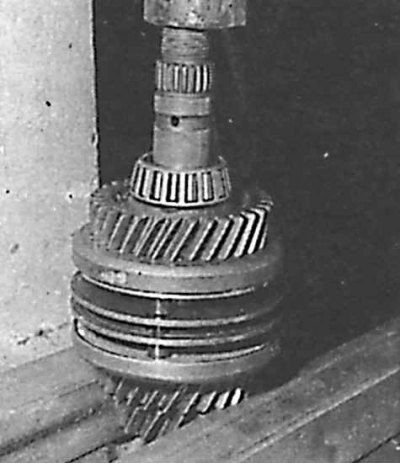

3. Установить шестерню 3 передачи, ступицу и скользящую муфту 3–4 передачи (следует соблюдать обозначения, выполненные во время разборки), шестерню 4 передачи, втулку, а затем подшипник. Следует использовать пресс.
